| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE ROHS |

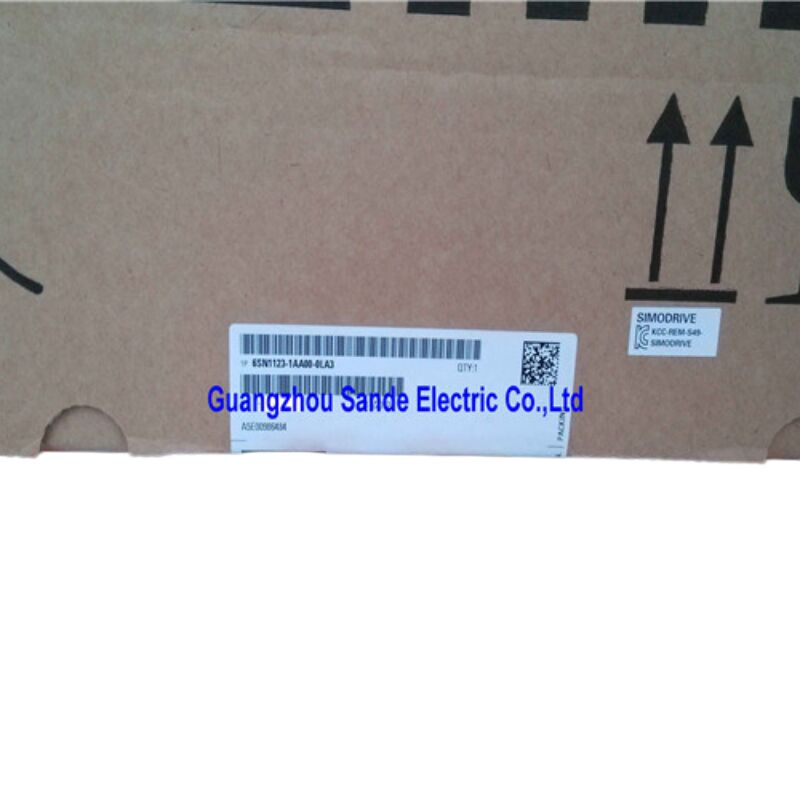

| 모델 번호 | 6SN1123-1AA00-0LA3 |
단축 | 내부 냉각 | 42A 피드 / 45A 스핀들 | 380–480 VAC | 정품 예비 부품
Siemens의 SIMODRIVE 611 아키텍처를 기반으로 구축된 모든 CNC 공작 기계에서 파워 모듈은 각 축의 전기적 심장입니다. DC 버스와 모터 사이에 위치하며 DC 링크 전압을 서보 또는 스핀들 모터가 실제로 필요로 하는 가변 주파수, 가변 전압 출력으로 변환합니다. 해당 모듈이 고장 나면 축이 멈추고 기계도 함께 멈춥니다.
6SN1123-1AA00-0LA3는 내부 냉각 기능이 있는 이 단축 SIMODRIVE 611 파워 모듈에 대한 Siemens 자체 예비 부품 명칭입니다. 42A(동기) 모터용 피드 및 45A(비동기) 모터용 주 스핀들용 이중 전류 정격은 6SN1123 제품군에서 고전류 변형 중 하나이며, 중대형 머시닝 센터 및 터닝 센터의 더 무거운 스핀들 드라이브 및 고토크 피드 축에 적합합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | 6SN1123-1AA00-0LA3 |
| 시리즈 | SIMODRIVE 611 |
| 모듈 유형 | 파워 모듈 (예비 부품) |
| 축 수 | 1 |
| 정격 입력 전압 | 380 – 480 VAC (3상) |
| 출력 전압 범위 | 0 – 600 VDC |
| 정격 모터 전류 — 피드 (Vorschub) | 42 A |
| 정격 모터 전류 — 주 스핀들 (Hauptspindel) | 45 A |
| 냉각 방식 | 내부 (통합 팬) |
| 보호 등급 | IP20 |
| 작동 온도 | 0°C ~ +45°C |
| 무게 | 약 10.45 kg |
| 제조 국가 | 독일 |
| 제품 상태 | 예비 부품 (2015년 4월부터 표준 생산에서 단종) |
SIMODRIVE 611은 모듈식 드라이브 아키텍처입니다. 완전한 드라이브 그룹은 전원 공급 장치 모듈(인피드/회생 장치, 일반적으로 6SN1145 또는 6SN1146 시리즈), 이와 같은 하나 이상의 파워 모듈, 각 축에 대한 제어 장치로 구성됩니다. 전원 공급 장치는 AC-DC 변환을 처리하고 DC 버스를 유지하며(일반적으로 540–600V DC에서 실행됨), 각 파워 모듈은 해당 공유 버스에서 전력을 끌어와 할당된 모터를 독립적으로 구동합니다.
6SN1123-1AA00-0LA3는 DC 버스 전압, 페어링된 제어 장치의 PWM 스위칭 명령, 모터 케이블 어셈블리를 통한 엔코더 피드백을 수신합니다. 그런 다음 위치 및 속도 제어 루프에서 요구하는 정확한 주파수, 전압 및 위상 각도로 모터에 3상 AC 출력을 합성합니다. 내부 팬은 이 과정에서 IGBT 스위칭 트랜지스터에 의해 발생하는 열을 추출하여 모듈이 표준 패널 환경 내에서 정격 전류로 지속적으로 작동할 수 있도록 합니다.
IP20 보호 등급은 이 모듈이 밀폐된 전기 캐비닛 내부에 설치되도록 설계되었으며 공작 기계의 냉각수 환경에 직접 노출되지 않도록 설계되었음을 의미합니다.
이중 전류 정격은 기이한 것이 아니라 SIMODRIVE 611이 구동할 수 있는 두 가지 근본적으로 다른 모터 유형을 처리하는 방식을 반영합니다.
피드 드라이브는 일반적으로 동기 AC 서보 모터(예: Siemens 1FT6 또는 1FK7 시리즈)를 사용하며, 이 모듈의 정격 전류 42A에서 정밀한 토크 및 위치 제어를 제공합니다. 스핀들 드라이브는 비동기 유도 모터(예: 1PH4 및 1PH7 시리즈)를 사용하며, 이는 다른 자기 특성을 가지며 정격 출력을 달성하기 위해 다소 높은 전류 한계가 필요합니다. 따라서 45A 스핀들 정격이 있습니다.
단일 물리적 파워 모듈은 페어링된 드라이브 제어 장치의 매개변수 설정을 통해 해당 용도로 구성할 수 있습니다. 공작 기계 제조업체는 연결될 모터 유형에 따라 적절한 모듈을 선택하여 최대 토크 절단 중 피드 또는 스핀들 축이 전류 한계에 도달하지 않도록 합니다.
6SN1123-1AA00-0LA3는 SIMODRIVE 611이 출시된 이후 광범위한 Siemens 장착 공작 기계에 설치되었습니다. 일반적인 호스트 기계는 다음과 같습니다:
이 모듈은 해당 SIMODRIVE 611 제어 장치를 통해 SINUMERIK CNC 컨트롤러(840D, 840Di, 810D 등)와 통합되며, 이 제어 장치는 CNC와 파워 스테이지 간의 통신을 처리합니다.
"내부 냉각"이라는 명칭은 이 모듈이 통합 팬으로 완전히 자체 냉각되며 외부 송풍기를 캐비닛 도어에 장착하거나 별도의 냉각 덕트 배열이 필요하지 않음을 의미합니다. 열은 모듈 본체를 통해 흡입되어 후면 또는 상단에서 배출되므로 DC 버스 커넥터 레일에 모듈이 나란히 배치되는 표준 SIMODRIVE 611 책장형 캐비닛 설치와 호환됩니다.
통합 냉각 팬을 정상 상태로 유지하는 것은 이 모듈의 가장 중요한 예방 유지 보수 단계 중 하나입니다. 팬 성능 저하 또는 정지는 최악의 경우 IGBT 트랜지스터 고장, 최상의 경우 열 차단으로 이어집니다. 팬 교체는 서비스 가능한 작업이며, 팬은 모듈 자체와 별도로 예비 부품으로 제공됩니다.
Siemens는 2015년 4월에 6SN1123-1AA00-0LA3를 표준 생산에서 공식적으로 단종하고 예비 부품 수명 주기 범주로 분류했습니다. 이는 모듈이 시장에서 사라졌다는 것을 의미하지는 않습니다. 전 세계적으로 활발히 생산 중인 SIMODRIVE 611 시스템의 설치 기반은 방대하며, 애프터마켓 대응도 그에 비례하여 견고했습니다.
인증된 신품 재고, 공장 리퍼비시 제품, 전문적으로 수리된 모듈은 SIMODRIVE 611 전문가로부터 널리 구할 수 있습니다. 평판이 좋은 공급업체는 실제 Siemens 서보 모터를 사용하여 전체 부하 SIMODRIVE 611 테스트 장비에서 이러한 장치를 테스트한 후 배송하여 DC 버스 동작, 전류 출력 및 피드 및 스핀들 전류 범위 모두에 걸친 오류 응답을 확인합니다.
Q1: 6SN1123-1AA00-0LA3와 0DA1 또는 0CA1과 같은 다른 6SN1123 변형 간의 차이점은 무엇입니까?
6SN1123 부품 번호 제품군은 내부 냉각 기능이 있는 모든 단축 및 이축 SIMODRIVE 611 파워 모듈을 포함합니다. 접미사 문자는 전류 정격 및 축 수를 인코딩합니다. 0LA3는 42A/45A 정격의 단축 모듈이며, 고전류 단축 변형 중 하나입니다. 0DA1도 단축이지만 정격이 낮고(18A/24A) 0CA1 및 유사 제품은 정격이 더 낮습니다. 올바른 접미사를 선택하는 것이 중요합니다. 고전류 스핀들 축에서 0LA3 대신 정격이 낮은 모듈을 대체하면 열 과부하 오류가 발생합니다.
Q2: 이 파워 모듈을 SIMODRIVE 611 제어 장치 없이 사용할 수 있습니까?
아니요. 파워 모듈은 고전류 스위칭 단계를 제공하지만 자체적으로는 모터 제어 지능이 없습니다. 전류 조절, 속도 제어, SINUMERIK CNC와의 위치 루프 인터페이스 및 오류 모니터링을 처리하는 호환 가능한 SIMODRIVE 611 제어 장치(제어 시스템에 따라 아날로그 또는 디지털 변형)와 페어링되어야 합니다. 파워 모듈과 제어 장치는 DC 버스에서 책장형 구성으로 물리적으로 함께 장착됩니다.
Q3: 제어 장치나 모터가 아닌 이 모듈이 고장났다는 것을 어떻게 알 수 있습니까?
SIMODRIVE 611은 파워 모듈과 제어 장치 모두에 LED 오류 표시기를 제공합니다. 파워 모듈의 빨간색 LED는 일반적으로 과전류, DC 버스의 과전압 또는 트랜지스터 고장과 같은 내부 하드웨어 오류를 나타냅니다. 제어 장치 LED가 정상 상태를 나타내지만 파워 모듈에 오류가 표시되면 파워 모듈이 주요 의심 대상입니다. Siemens의 SimoCom U 시운전 소프트웨어는 드라이브의 진단 버퍼에서 특정 오류 코드를 쿼리할 수 있어 모듈 교체를 결정하기 전에 진단을 크게 좁힐 수 있습니다.
Q4: 모듈을 45A 스핀들 정격으로 지속적으로 실행해도 안전합니까?
내부 냉각 팬이 올바르게 작동하고 지정된 45°C의 주변 온도 제한 내에서 지속적인 최대 정격 전류가 허용됩니다. 스핀들이 정기적으로 전류 한계 근처에서 작동하는 응용 프로그램(예: 중절삭)의 경우 캐비닛 주변 온도가 사양 내에 유지되고 팬이 깨끗하고 최대 속도로 작동하는지 확인하는 것이 중요합니다. Siemens의 SIMODRIVE 611 구성 설명서에는 상승된 주변 온도에 대한 정격 감소 곡선이 제공됩니다.
Q5: 리퍼비시된 6SN1123-1AA00-0LA3의 예상 수명은 얼마이며 예방적으로 무엇을 교체해야 합니까?
전문적으로 리퍼비시된 모듈은 일반적으로 전해 커패시터(작동 시간 및 열 순환에 따라 노후됨), 내부 냉각 팬 및 성능이 저하된 IGBT 트랜지스터를 교체합니다. 이러한 구성 요소가 새로 교체되면 새 장치와 비교할 수 있는 수명을 달성할 수 있습니다. 설치 후 가장 중요한 예방 조치는 팬입니다. Siemens는 예정된 유지 보수 간격으로 드라이브 시스템 냉각 팬을 검사할 것을 권장합니다. 8~10년마다 또는 실제 작동 시간당 커패시터 교체는 장기간 배치된 SIMODRIVE 611 시스템의 또 다른 주요 예방 조치입니다.
