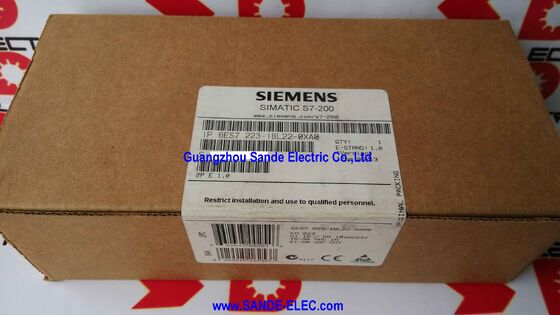

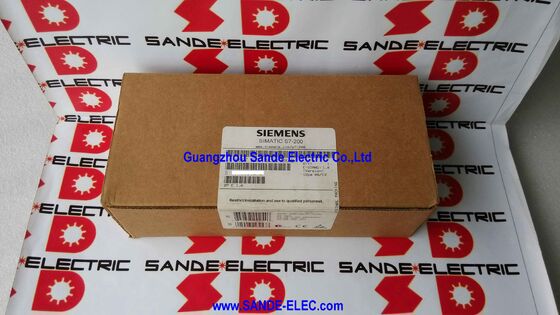

SIMATIC S7-200, 디지털 I/O EM 6ES7223-1BL22-0XA0 6ES7 223-1BL22-0XA0 6ES7223-1BL22-OXAO

6ES7223-1BL22-0XA0∙ SIMATIC S7-200 EM 223 디지털 I/O 16 DI + 16 DO / 24VDC / 0.5A 출력당

하나의 확장 모듈에 16개의 입력 + 16개의 출력

6ES7223-1BL22-0XA0 (EM 223) 는 16개의 디지털 입력과 16개의 디지털 출력을 동시에 추가함으로써 SIMATIC S7-200 CPU의 I/O 수를 확장한다.단일 EM 223는 16개 이상의 온보드 포인트로 시작하는 CPU의 I/O 용량을 두 배로 증가시킵니다., 조합 시스템을 대부분의 중소 기계 제어 요구 사항을 다루는 밀도로 가져옵니다.

EM 223는 S7-200 CPU 또는 이전 확장 모듈의 오른쪽에 스냅됩니다. 로컬 확장 버스는 CPU와 모든 연결된 확장 모듈 사이의 전력과 데이터를 운반합니다.모듈 통신에 별도의 전력 케이블이 필요하지 않습니다 24V DC의 시스템 전력은 모듈의 필드 사이드 회로에도 공급됩니다..

주요 사양

24VDC 입력 허용도 (input tolerance)

24VDC 입력전압 허용값 ±20%는 모듈이 21VDC에서 28VDC의 입력값을 안정적으로 읽을 수 있음을 의미합니다.산업용 24V 전원 공급은 거의 정확히 24V입니다 ±10%의 공급 규제 또는 변압 충전 상태의 배터리 지원 시스템은이 범위에서 전압을 생성 할 수 있습니다.EM 223의 21 ′′ 28VDC 허용량은 입력 신호가 잘못된 판독 또는 놓친 전환없이 전 공급 변동 범위에서 올바르게 인식되도록합니다.

출력 채널은 동일한 24V 공급에서 공급됩니다. 채널 당 0.5A 출력 전류는 소레노이드 밸브 (일반적으로 0.1 ∼ 0.35A), 표시 램프,이 I/O 밀도에서 기계 자동화에서 표준 액추에이터 부하 유형.

콤팩트 형태 100 × 75 × 30mm

높이 100mm, 너비 75mm, 깊이 30mm의 EM 223는 최소한의 패널 부동산을 차지합니다.S7-200 시스템의 좁은 모듈 발자국은 랙 기반 시스템의 더 큰 차체 발자국없이 여러 확장 모듈을 패널 섹션에 쌓을 수 있습니다..

작은 기계 패널의 경우 ∙ 식기, 컨베이어, 포장 스테이션 ∙ DIN 레일 공간의 모든 밀리미터가 비용이 든 경우콤팩트 EM 223 형태 요인은 제어 장치 시스템을 관리 가능한 방 크기 내에서 유지합니다..

보호 기능 과잉 전류 및 과압

모듈은 출력 채널에 과전류 및 과전압 보호를 포함합니다. 단축 또는 과부하 된 출력은 보호 회로를 활성화하여 손상되기 전에 출력을 차단합니다.모듈은 자신의 운영 상태를 모니터링하고 CPU에 오류 상태를보고.

유지보수 또는 장비 이동 중 출력 전선이 실수로 단축될 수 있는 현장 설비의 경우장착된 보호 장치가 현장에서의 단축 사고로 인해 모듈이 반복적으로 고장나는 것을 방지합니다..

적용 시나리오

컨베이어 제어 확장:S7-200 CPU는 컨베이어 시스템을 관리하지만 새로운 디버터 섹션을 위해 추가 I/O가 필요합니다. 한 6ES7223-1BL22-0XA0는 16개의 입력 (리미트 스위치, 센서) 와 16개의 출력 (디버터 액추에터,표시등) 를 CPU를 교체하지 않고 기존 S7-200 시스템에.

포장 기계:필름 드라이브, 밀폐, 절단 및 거부 메커니즘은 기본 S7-200 CPU가 제공하는 것보다 더 많은 I / O를 필요로합니다. EM 223는 확장 된 기계 섹션에 필요한 추가 32 포인트를 공급합니다.

레거시 S7-200 유지보수:작동하는 기계에 있는 EM 223가 고장 났어요.6ES7223-1BL22-0XA0 직접 교체 프로그램 변경 없이 I/O를 복원 ∆ CPU는 교체 후 같은 확장 모듈 위치를 계속 주소.

FAQ

Q1: 어떤 S7-200 CPU가 6ES7223-1BL22-0XA0과 호환되는가?

EM 223 확장 모듈은 CPU 221 (한정), CPU 222, CPU 224, CPU 224XP 및 CPU 226을 지원하는 모든 S7-200 CPU와 호환됩니다.CPU 221는 더 높은 모델보다 더 적은 확장 모듈을 지원합니다.. 시스템 구성을 계획하기 전에 특정 CPU의 최대 확장 모듈 수를 확인합니다.

Q2: 한 S7-200 CPU에 몇 개의 EM 223 모듈이 연결될 수 있습니까?

확장 모듈의 수는 CPU 타입의 최대 확장 수에 의해 제한된다. 예를 들어 CPU 226는 최대 7개의 확장 모듈을 지원한다.전체 확장 용량은 또한 CPU의 사용 가능한 로컬 I/O 주소 공간에 의해 제한됩니다.. 각 EM 223는 CPU의 I/O 이미지에 두 개의 I/O 바이트 (입문) 와 두 개의 I/O 바이트 (출력) 를 차지합니다.

Q3: EM 223과 함께 S7-200 시스템에 어떤 프로그래밍 소프트웨어가 사용됩니까?

STEP 7-Micro/WIN는 S7-200 시리즈의 프로그래밍 및 구성 소프트웨어입니다. EM 223는 STEP 7-Micro/WIN의 시스템 블록에 구성되어 있으며, 입력 및 출력 주소가 지정됩니다.CPU의 내장 프로그래밍 포트는 PC/PPI 케이블을 사용하여 프로그래밍 PC에 연결됩니다.S7-200 SMART 변종을 위해, STEP 7-MicroWIN SMART는 해당 소프트웨어입니다.

Q4: 6ES7223-1BL22-0XA0의 최대 출력 전류는 무엇이며, 그것은 직접 모터 접촉자를 구동 할 수 있습니까?

각 출력 채널은 최대 0.5A를 처리합니다. 작은 모터 접촉자 스필 (몇 킬로와트까지의 등급 접촉자) 는 일반적으로 EM 223의 출력 등급 내에서 24VDC에서 0.1 ∼ 0.3A를 끌어냅니다.크기가 0보다 큰 접착 코일용.5A, EM 223 출력 및 접촉자 코일 사이에 0.5A 제한 내에서 지정된 24VDC 코일을 가진 중간 릴레가 필요합니다.

Q5: 새로운 디자인을 위해 6ES7223-1BL22-0XA0을 대체하는 것은 무엇입니까?

직접 교체 부품은 6ES7223-1BL21-0XA0입니다. 현재 S7-200 I/O를 지정하는 새로운 기계 설계의 경우,대응하는 SIMATIC S7-1200 확장 모듈과 함께 S7-1200 시리즈로 마이그레이션 지원, 비슷한 I/O 발자국을 가진 적극적으로 개발 된 플랫폼.
