| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |

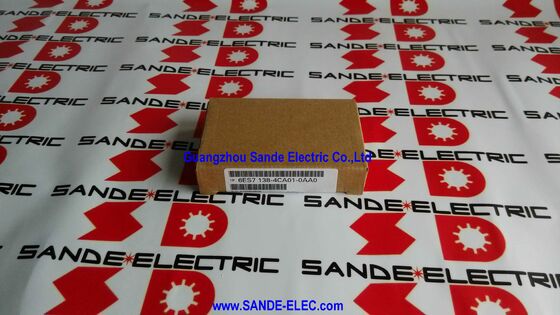

| 모델 번호 | 6ES7138-4CA01-0AA0 |
SIMATIC ET 200S 분산 I/O 노드에서 PM-E (Power Module ¢ Electronic) 는 터미널 라인에서 오른쪽으로 그 다음 모듈의 전원 공급 영역을 정의합니다.각 PM-E는 외부 공급 장치에서 24V DC를 수신하고 인접한 I/O 모듈의 전자 공급 레일로 배포합니다.PM-E의 오른쪽에 있는 모듈은 다음 PM-E 또는 터미널 라인 경계까지 그 PM-E의 공급 그룹에서 작동 전력을 얻습니다.
6ES7138-4CA01-0AA0는 로드 전압 (외부 공급원으로부터의 24V DC) 와 PROFIBUS DP 배후 플레인 버스 사이의 잠재적 분리를 제공합니다.이 분리는 필드 공급 장애가 백플레인 통신 버스에 도달하지 않도록합니다, 한 ET 200S 노드에서 여러 PM-E 모듈이 사용되면 공급 그룹을 서로 분리합니다.
24V DC 전원이 PM-E에 실패하거나 정규로 떨어지면,모듈은 PROFIBUS DP 마스터에 진단 메시지를 전송합니다. 컨트롤러는 외부 모니터링 가이브를 필요로 하지 않고 자동으로 오류 알림을 수신합니다..
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | 6ES7138-4CA01-0AA0 |
| 시스템 | SIMATIC DP ET 200S |
| 가등전압 | 24V DC |
| 최대 전류 | 10A (최고 60°C) |
| 입력 전류 (부하 없이) | 최대 4mA |
| 전력 손실 | 0.1W |
| 단회로 보호 | 외부 단속기 (C형 단속기) |
| 역극성 보호 | 네 |
| 분리 될 가능성 | 네 (부하 / 버스 / 모듈에서 모듈) |
| 격리 | 500V DC |
| 진단 | 누락된 부하 전압 |
| LED | 녹색 (PWR), 빨간색 (SF) |
| 매개 변수 데이터 | 3 바이트 |
| 크기 | 15 × 81 × 52mm |
| 무게 | ~35g |
| 상태 | 생산 중단 |
6ES7138-4CA01-0AA0는 부하전압 쪽에 내부 단전 보호 장치가 없습니다.외부 보호 장치가 전류에 설치되어야 합니다.이것은 설계 요구 사항이 아니라 옵션입니다. 외부 차단기가 없으면 필드 배선 또는 연결 된 모듈의 단회로 PM-E 자체로부터 전류 제한 보호가 없습니다.연결된 부하에 대한 외부 차단기의 크기를10A 모듈만 아니라
Q1: ET 200S 명칭 협약에서 "PM-E"는 무엇을 의미합니까?
PM-E는 파워 모듈 전자 (Power Module Electronic) 를 뜻한다. 이 모듈은 인접한 ET 200S I/O 모듈 그룹에 전자 공급 전압을 공급한다. PM-D (Power Module Discrete) 와는 달리, PM-E는 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원 전원전류를 분산 출력 부하에 공급하는, PM-E는 I/O 모듈 자체의 전자 회로에 전원을 공급합니다. 하나의 노드 세그먼트에 있는 여러 PM-E 모듈은 전자 전원을 독립적으로 전원을 공급하는 그룹으로 공급합니다.
Q2: C 특성을 가진 외부 차단기가 필요한 이유는 무엇입니까?
6ES7138-4CA01-0AA0는 내부 단회로 보호 기능을 제공하지 않습니다. 전류 전류 차단기가 없으면 필드 배선이나 단회로 모듈의 단회로로 공급에서 무제한 전류를 끌어낼 수 있습니다.PM-E 및 연결된 모듈을 손상시키는. Tripping characteristic C is specified because the PM-E and I/O modules present capacitive inrush current at power-on — the C curve's higher inrush tolerance prevents nuisance tripping during normal start-up while still protecting against true fault currents.
Q3: 누락 된 부하 전압 진단은 실제로 무엇을합니까?
PM-E에 24V DC 입력값이 검출 기준 이하로 떨어지면 모듈은 PROFIBUS DP 마스터가 모듈 오류로 읽는 진단 메시지를 생성합니다.마스터의 PLC 프로그램은 오류를 수신, 제어 시스템이 ET 200S 공급 전압 손실에 반응 할 수 있도록합니다.이것은 설명 없이 단순히 I/O 기능을 잃는 것보다 훨씬 더 정보.
Q4: 1개의 6ES7138-4CA01-0AA0이 몇 개의 I/O 모듈을 공급합니까?
PM-E는 PM-E의 위치에서 다음 PM-E 또는 터미널 라인의 끝까지 전력 공급 그룹 ′′의 모든 ET 200S I/O 모듈을 공급합니다.모듈의 수는 그룹 내 각 모듈의 현재 도출에 달려 있습니다.그룹 내의 모든 모듈의 총 전류는 60°C에서 10A를 초과해서는 안 됩니다. 그룹 내의 모든 모듈의 총 전자 전류 도출을 계산하고 이 한계 내에서 유지되는 것을 확인합니다.
Q5: 6ES7138-4CA01-0AA0은 생산이 중단되었습니다. 현재 시멘스 대체 제품은 무엇입니까?
ET 200S 시스템 자체는 ET 200SP 플랫폼에 의해 대체되었습니다. PM-E 모듈 교체가 필요한 기존 ET 200S 설비에 대해,시멘스 산업 쇼핑몰을 통해 시멘스의 현재 부품의 가용성을 확인새로운 설치를 위해 ET 200SP는 자체 전력 모듈 변형으로 현재의 플랫폼입니다.시멘스 자체 공급망에서 현재 사용 가능성과 중단된 상태를 확인하기 전에.
