| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |
| 모델 번호 | 6ES7134-4NB51-0AB0 |

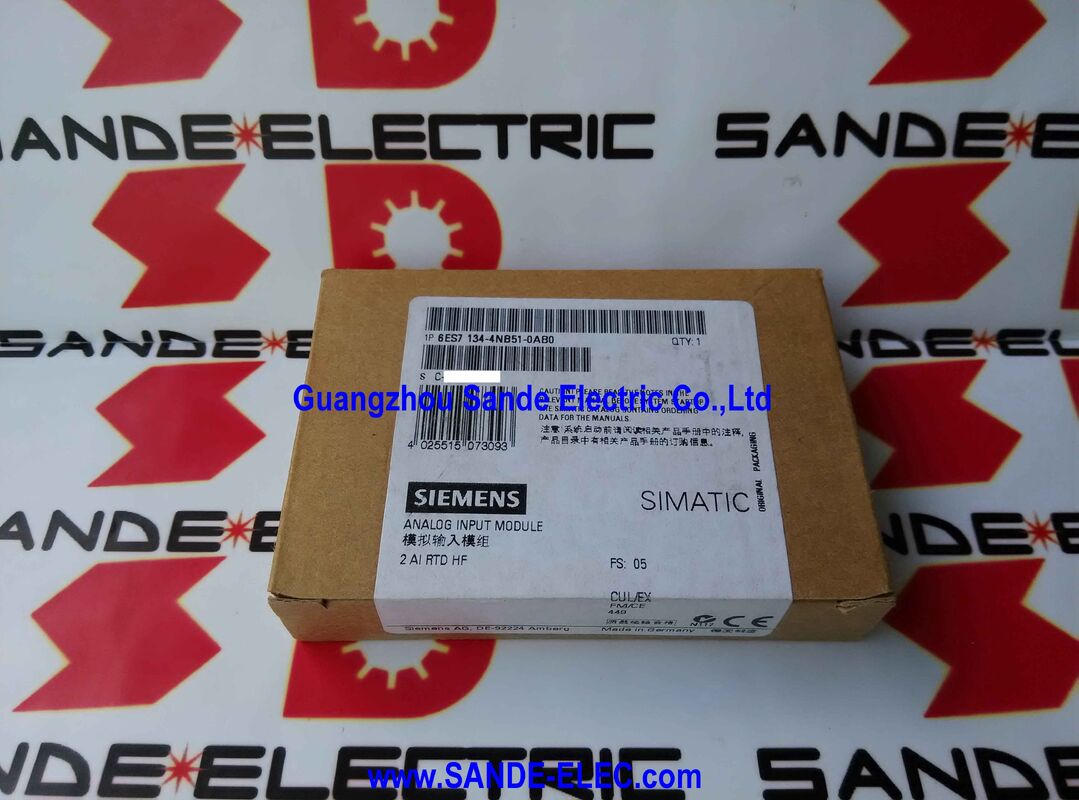

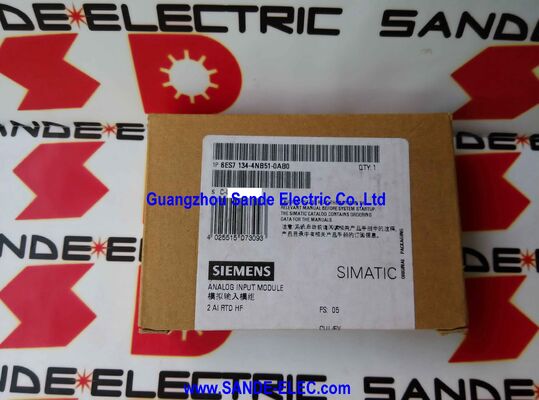

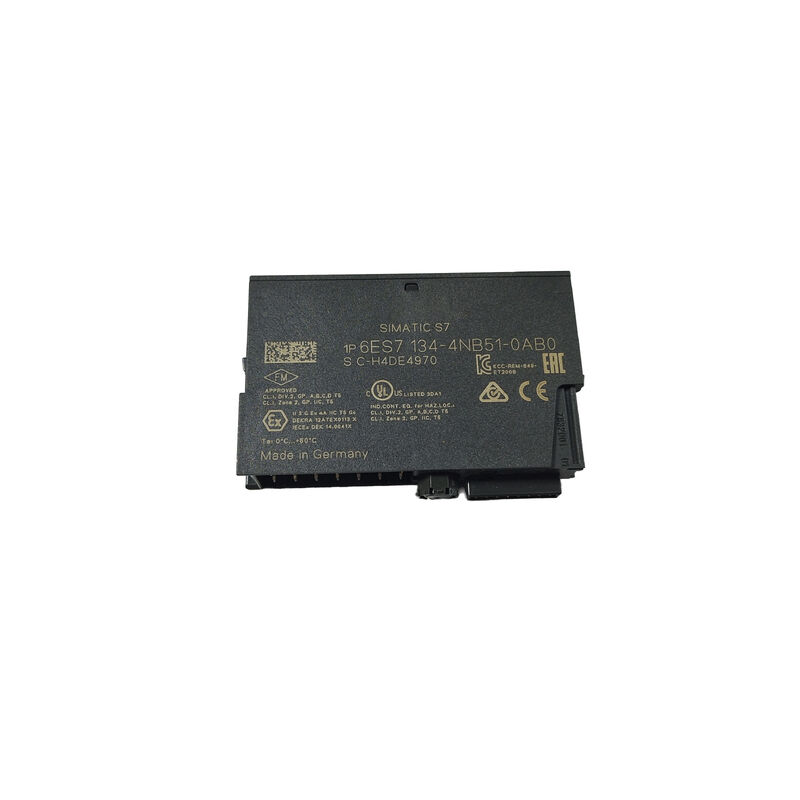

6ES7134-4NB51-0AB0는 Siemens SIMATIC ET 200S 분산 I/O를 위한 2AI RTD High Feature 아날로그 입력 모듈입니다. 두 개의 입력 채널 각각 저항 온도 감지기 (RTD) 를 수용합니다.Pt200, Pt500, Pt1000, Ni100, Ni120, 또는 Cu10 센서 (), 그리고 15비트 플러스 신호 해상도에서 PROFIBUS DP 마스터에 온도 측정을 반환합니다. ± 0.1%의 정확도에서,이것은 ET 200S 아날로그 모듈 범위에서 가장 정확한 온도 입력 옵션 중 하나입니다..
"High Feature" (HF) 명칭은 의미있는 구별입니다. ET 200S 가족 내의 표준 기능 RTD 모듈은 낮은 해상도와 덜 정확한 측정을 제공합니다.HF 모듈은 더 높은 해상도 (15-비트 대 표준 모듈에서 13-비트) 를 추가하고 내부 라인 저항 보상.
내부 라인 저항 보상RTD 센서와 모듈을 연결하는 케이블의 저항으로 인한 온도 측정 오류를 제거합니다.케이블 저항은 센서 저항에 직접 추가하고 온도와 구별되지 않습니다 20 오hm 케이블은 20 오hm (Pt100에서 약 50 ° C) 온도 오프셋처럼 보입니다.HF 모듈의 내부 보상 회로 측정 및 외부 수정 필요 없이 이 케이블 저항 오류를 빼이중 케이블 설치가 경제적인 선택이 되는 거리에 대해 합리적인 정확도로 이중 케이블 설치를 실용화 하는 것.
3선 및 4선 설치는 전통적인 켈빈 감지 또는 브리지 기술을 사용하여 센서에서 케이블 저항 오류를 제거하지만 센서 당 더 많은 전도기가 필요합니다.모듈은 세 개의 전선 구성 모두 지원, 시스템 설계자에게 센서 위치별로 센서 배선 전략의 유연성을 제공합니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | 6ES7134-4NB51-0AB0 |
| 입력 채널 | 2 |
| 입력 타입 | RTD (항압 온도 감지기) |
| 결의 | 15비트 + 표시 |
| 정확성 | ±0.1% |
| 센서 배선 | 2선 / 3선 / 4선 |
| 노선 보상 | 네 (내부) |
| 너비 | 15mm |
| 오류 LED | SF (그룹 결함) |
| 플랫폼 | SIMATIC ET 200S |
| 상태 | 폐지되었습니다 (01/10/2023) |
둘 다 "NB" 접두어와 고기능 지정을 가지고 있지만 다른 센서 유형을 측정합니다.
| 부문 번호 | 입력 타입 | 센서 |
|---|---|---|
| 6ES7134-4NB51-0AB0 | 연구개발 (HF) | Pt100/Ni100/Cu10 및 그 동등 |
| 6ES7134-4NB01-0AB0 | 열쌍 (HF) | 타입 E, N, J, K, L, S, R, B, T, C |
이 두 모듈은 상호 교환 할 수 없습니다. 둘 다 동일한 ET 200S 단말 모듈을 채택하지만 전자 및 측정 기술은 완전히 다릅니다.설비에서 센서 유형을 확인하기 전에 지정.
Q1: 어떤 RTD 센서 유형이 6ES7134-4NB51-0AB0에 호환됩니까?
모듈은 표준 산업용 플래티넘 및 니켈 RTD 유형을 수용합니다: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, Cu10 (DIN/IEC 표준 곡선).센서 유형은 STEP 7 또는 TIA 포털 하드웨어 구성 중에 ET 200S 모듈 매개 변수에서 채널별로 구성됩니다.. 설정하기 전에 응용 프로그램에 설치된 센서 유형을 확인합니다.
Q2: 6ES7134-4NB51-0AB0에 필요한 터미널 모듈은 무엇입니까?
이 모듈은 ET 200S 단말기 모듈을 필요로 합니다. TM-E15S24-AT (스크루 타입 단말기, 6ES7193-4CL20-0AA0) 또는 TM-E15C24-AT (프링 클립 단말기, 6ES7193-4CL30-0AA0)터미널 모듈은 필드 배선 단말기를 제공하며 ET 200S 레일과 물리적으로 연결됩니다.터미널 모듈은 따로 주문해야 합니다.
Q3: 내부 라인 저항 보상이 어떻게 작동하며 언제 중요한가?
2선 RTD 회로에서 센서를 모듈에 연결하는 케이블은 측정 전류를 전달하고 또한 온도 오프셋 오류로 센서 판독에 추가되는 저항을 도입합니다.내부 상환은 알려진 기준 측정에 기초한 수정을 적용하여 이 케이블 저항을 결과로부터 빼내게 됩니다.이것은 Pt100에서 긴 2 와이어 케이블에 가장 중요합니다. 케이블 저항의 모든 1Ω는 보상없이 약 2.5 °C의 측정 오류를 도입합니다.HF 모듈은 3 와이어 또는 4 와이어 배선을 필요로 하지 않고 이 오류를 감소.
Q4: 6ES7134-4NB51-0AB0은 생산이 중단되었습니다. 현재 시멘스 대체가 있습니까?
ET 200S 시스템은 ET 200SP 플랫폼에 의해 대체되었습니다. ET 200SP는 호환된 측정 능력과 동등한 RTD 입력 모듈을 제공합니다. 기존 ET 200S 설비의 경우,소스 6ES7134-4NB51-0AB0 ET 200S 후품 시장. 새로운 시스템 설계에 대 한 ET 200SP를 사용 합니다. 시멘스 산업 쇼핑몰과 정확한 교체 유형을 확인 합니다.
Q5: SF LED가 6ES7134-4NB51-0AB0에 켜져 있습니다. 이것은 무엇을 나타냅니다?
SF (그룹 결함) LED는 모듈 수준의 결함을 나타냅니다. 일반적으로 범위를 벗어난 센서 신호 (오픈 회로, 단회로 또는 구성 범위를 초과한 센서 판독),또는 모듈 하드웨어 오류. 특정 결함 코드를 식별하기 위해 STEP 7 또는 TIA 포털을 통해 진단 데이터를 읽으십시오. 오픈 서킷 RTD (센서 와이어 파기) 는 SF LED 활성화의 가장 흔한 원인입니다.부러짐 종류에 따라 상향 또는 하향 판독으로 나타납니다..
