| 원래 장소 | 싱가포르 |
| 브랜드 이름 | AB |
| 인증 | CE RoHS |
| 모델 번호 | 5069-OBV8S |
카탈로그 번호:5069-OBV8S
제조사:로크웰 오토메이션 / 앨런 브래들리
제품군:컴팩트 5000 I/O
모듈 타입:구성 가능한 안전 디지털 출력 (소싱 또는 양극)
채널:8
출력 전압:24V DC (17.5-32V DC 범위)
안전 등급:SIL CL3 / PLe / 4급

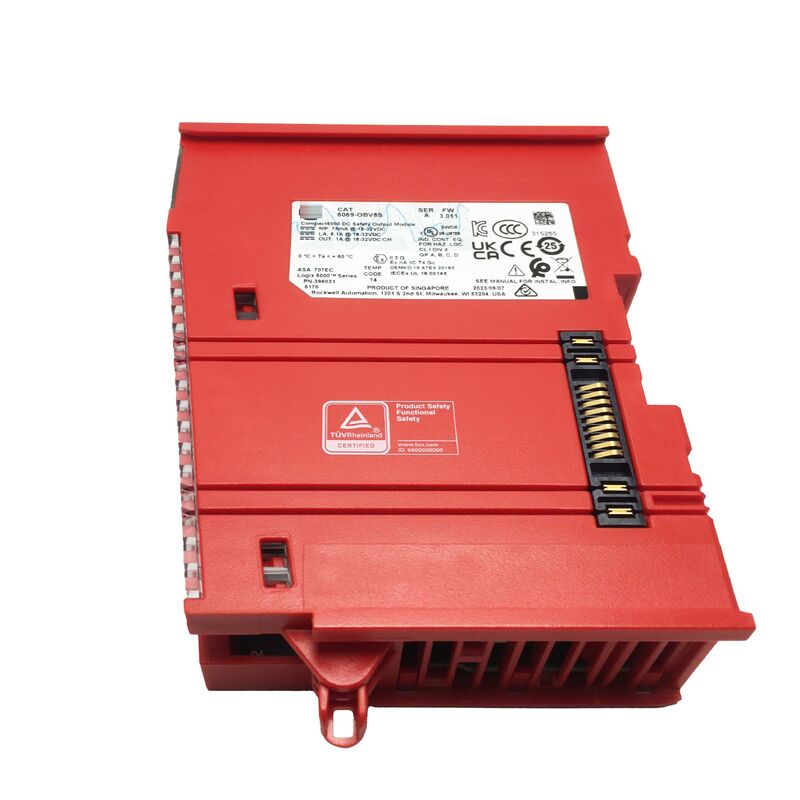

5069-OBV8S는 알렌-브래들리 컴팩트 5000 I/O 제품군에서 구성 가능한 8채널 안전 디지털 출력 모듈입니다. 안전 무결성 레벨 CL3에 인증된 24V DC 출력 출력을 제공합니다.성능 수준 e (PLe), 그리고 카테고리 4는 산업 자동화에 대한 기능 안전 등급의 가장 높은 레벨입니다.
이 모듈은 기계 보호, 안전 융합 출력 및 제어 정지 기능이 통합 오류 탐지 기능을 갖춘 인증된 안전 등급 출력을 필요로 하는 애플리케이션을 위해 설계되었습니다.
모듈은 CompactLogix 5380, Compact GuardLogix 5380 또는 CompactLogix 5480 시스템에서 로컬 I/O로 작동하며, CompactLogix 5380의 경우 EtherNet/IP를 통해 분산 I/O로 기능합니다.컴팩트 가드 로직 5380, 컴팩트 로직스 5480, 컨트롤 로직스 5580 및 가드 로직스 5580 컨트롤러
구성 가능한 출력 유형 ∙ 소싱 또는 양극적 ∙는 다른 애플리케이션에 다른 모듈 변종을 요구하지 않고 다양한 필드 장치 배선 요구 사항을 수용합니다.
채널당 1AMP로, 모듈은 기계 안전 애플리케이션에서 전형적인 부하를 구동합니다: 안전 릴레 스필, 빛 커튼 활성화 회로, 밸브 소레노이드 및 모터 활성화 신호.단일 얇은 모듈에 있는 8개의 독립적인 채널은 패널과 차시 공간을 절약하면서 상당한 출력 능력을 제공합니다..
| 매개 변수 | 가치 |
|---|---|
| 카탈로그 번호 | 5069-OBV8S |
| 제조업자 | 로크웰 오토메이션 / 앨런 브래들리 |
| 출력 채널 | 8 |
| 출력 전압 범위 | 17.5 - 32V DC (명소 24V DC) |
| 출력 전류 | 채널당 1A |
| 출력 유형 | 소싱 또는 양극성 (구성) |
| 안전 등급 | SIL CL3 / PLe / 4급 |
| 안전 반응 시간 | 4.5ms |
| 분출 펄스 너비 | 400μs |
| 전력 소비 | 6.5W |
| 장착 | DIN 레일 |
| 작동 온도 (평면) | 0~60°C (32~140°F) |
| 작동 온도 (수직) | 0~50°C (32~122°F) |
| 크기 | 1440.57mm L × 22mm W × 105.42mm H |
| 무게 | 약 175g |
| 호환되는 컨트롤러 | 컴팩트 가드 로직 5380, 가드 로직 5580, 컴팩트 로직 5380 / 5480, 컨트롤 로직 5580 |
안전 무결성 레벨 3 (SIL 3) 는 IEC 62061에서 기계 안전에 대해 정의한 최고 안전 등급이다. 10−8에서 10−7 범위의 시간당 위험한 고장의 확률에 해당한다.명료하게, 심각한 잠재적인 피해에 대비하여 안정적으로 작동해야 하는 안전 기능에 필요한 수준입니다.
성능 레벨 e (PLe) 및 카테고리 4는 ISO 13849-1에서 동등한 지정입니다.
Category 4 requires that a single fault does not lead to loss of the safety function and that the fault is detected before the next safety demand is made — or at least before the next normal machine cycle.
5069-OBV8S는 이중 채널 출력 아키텍처와 포괄적인 내장 진단으로 이러한 등급을 달성합니다.
모듈은 필드 전력 손실, 부하 상태, 단회로, 과부하 및 과온에 대한 출력을 지속적으로 모니터링합니다.역전압 보호 및 과전압 보호는 하드웨어에 구축이러한 진단은 안전 프로그램과 독립적으로 작동하며 소프트웨어 논리 아래 하드웨어 수준의 안전망을 제공합니다.
모듈의 전체 이름의 '구성 가능한' 지명은 선택 가능한 출력 전기 유형을 의미합니다.출력 출력 모듈에서 부하로 전류를 공급 모듈의 출력 터미널은 긍정적 공급을 제공합니다, 그리고 이 터미널과 지상 사이의 부하를 연결합니다.
이것은 기계 도구 및 로봇 안전 출력에서 가장 일반적인 배선 협약입니다.
Bipolar configuration allows the module's outputs to be used in circuits where the current direction may vary — useful in specific valve driver and actuator applications where the load requires both polarities at different operating points.
출력 유형은 모듈 구성의 일부로 Studio 5000 Logix Designer 소프트웨어에서 구성됩니다. 하드웨어 변경이나 점퍼가 필요하지 않습니다.
컴팩트 5000 I/O 모듈은 선형 및 디바이스 레벨 링 (DLR) 토폴로지를 지원하는 1 Gb 임베디드 스위치 기술을 사용합니다.
이 고속 백플레인 통신은 컨트롤러와 I/O 모듈 사이의 빠른 전송 속도를 가능하게 합니다. 안전 반응 시간 예산이 좁은 안전 애플리케이션에 매우 중요합니다.
모듈은 4입니다.5 ms safety reaction time is the time from detecting a change on the safety input side to updating the safety output — a key parameter for calculating the overall system reaction time in a safety function.
이것은 안전 사슬의 다른 시간 지연 (센서 반응 시간, 안전 기능 실행,가동기 반응) 이 필요한 정지 시간에 대한 완전한 안전 기능의 성능을 검증할 때.
이 모듈은 또한 더 넓은 컴팩트 5000 생태계와 통합되며, 이 서비스를 제공하는 호환적인 컴팩트 5000 모듈에서 현장 전력 분배를 수신합니다.
