| 원래 장소 | 독일 |
| 브랜드 이름 | Siemens |
| 인증 | CE RoHS |
| 모델 번호 | 6ES7138-4CB10-0AB0 |

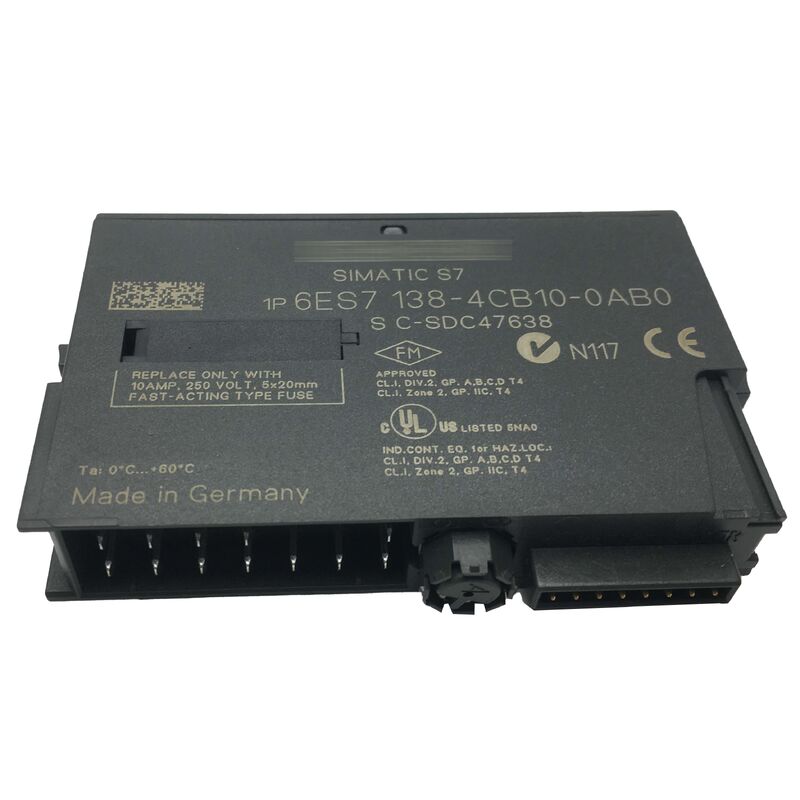

6ES7138-4CB10-0AB0은 Siemens ET200S 분산 I/O 시스템용 PM-E 전원 모듈입니다. ET200S 스테이션에서 PM-E 모듈은 데이터 처리 구성 요소가 아닌 전기적 기반 역할을 합니다.
이 모듈은 전압 그룹 내의 전자 모듈에 부하 전압을 공급하고 지속적인 전압 모니터링을 제공합니다. 모든 액추에이터 출력 및 현장 장치로 전송되는 신호는 PM-E가 안정적이고 모니터링된 전원을 공급하는지에 달려 있습니다.
이 모듈은 넓은 전압 범위로 뛰어난 다용성을 제공하며, 24~48V의 DC 부하 전압과 24V부터 120V까지, 최대 230V의 AC 부하 전압을 처리합니다. 이를 통해 다양한 시스템 섹션에 걸쳐 여러 전원 모듈 변형이 필요하지 않습니다.
참고: 이 제품은 단종되었습니다. Siemens는 현재 6ES7138-4CB11-0AB0을 직접적인 대체품으로 생산하고 있습니다. 기존 시스템은 계속 작동하지만, 유지보수 시 원래 모듈을 조달해야 합니다. 후속 모델이 모든 구성에서 즉시 호환되지 않을 수 있습니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | 6ES7138-4CB10-0AB0 |
| 제조사 | Siemens AG |
| 제품 유형 | PM-E 전원 모듈 |
| 플랫폼 | SIMATIC DP — ET200S |
| DC 부하 전압 | 24V ~ 48V DC |
| AC 부하 전압 | 24V ~ 48VAC / 120VAC / 230VAC |
| 최대 부하 전류 | 최대 10A (온도에 따라 다름) |
| 버스 전류 소비 | 최대 9.5mA |
| 전력 소모 | 최대 5W |
| 절연 시험 전압 | 1500V AC |
| 치수 (L × W × D) | 15 × 81 × 52 mm |
| 단락 보호 | 교체 가능한 고속 퓨즈 |
| 역극성 보호 | 예 |
| 진단 | 예 — LED 표시등 + 프로세스 이미지 |
| 백업 기능 | 예 |
| 후속 모델 | 6ES7138-4CB11-0AB0 |
| 생산 상태 | 단종 |
PM-E는 전체 전압 그룹에 걸쳐 공급 전압을 지속적으로 모니터링합니다. 전압이 임계값 이하로 떨어지거나 사라지면 모듈은 CPU 폴링을 기다리지 않고 하드웨어 수준에서 즉시 오류를 감지하고 보고합니다.
진단 정보는 두 개의 동시 경로를 통해 전달됩니다:
단락 보호는 교체 가능한 고속 퓨즈를 사용하여 출력 단락 시 열려 다운스트림 현장 배선 및 모듈 자체를 보호합니다. 또한 모듈에는 잘못된 DC 공급 배선으로 인한 손상을 방지하기 위한 역극성 보호 기능이 포함되어 있습니다.
ET200S 스테이션에서 PM-E 모듈은 전압 그룹의 시작을 정의합니다. 오른쪽에 설치된 전자 모듈은 해당 부하 전압을 공유합니다.
동일한 스테이션에 여러 개의 PM-E 모듈을 사용하면 독립적인 전압 그룹이 생성되어, 동일한 PROFIBUS DP 연결 및 CPU 주소를 공유하면서 다른 섹션에 대해 다른 공급 전압을 사용할 수 있습니다.
이 아키텍처를 통해 단일 ET200S 헤드 스테이션이 서로 다른 전압 요구 사항을 가진 현장 장치에 서비스를 제공할 수 있습니다. 예를 들어, 한 전압 그룹에는 230V AC 접촉기가 있고 다른 전압 그룹에는 24V DC 솔레노이드가 있습니다.
6ES7138-4CB10-0AB0의 컴팩트한 15mm 터미널 폭은 마운팅 레일에서 좁은 전압 그룹 경계를 유지합니다.
빨간색 LED는 전압 그룹의 오류를 나타냅니다. 일반적으로 공급 전압 손실, 퓨즈 끊김 또는 모니터링 임계값 이하로 떨어진 전압입니다. 먼저 PM-E 터미널에서 부하 공급 전압을 확인하십시오. 올바르면 교체 가능한 퓨즈를 확인하십시오. 둘 다 정상이라면 모듈 자체에 오류가 있을 수 있습니다.
대부분의 경우 그렇습니다. -4CB11-0AB0은 직접적인 대체품으로 설계되었습니다. 그러나 일부 구성에서는 매개변수 업데이트가 필요할 수 있으므로 교체 전에 ET200S 인터페이스 모듈의 특정 펌웨어 버전과 STEP 7의 모든 구성 설정을 확인하십시오.
백업 기능은 PLC CPU가 STOP 모드로 전환되거나 통신이 끊어졌을 때 ET200S 스테이션이 마지막 출력 상태를 유지할 수 있도록 합니다. 이는 기계 또는 공정 문제를 일으킬 수 있는 CPU 중단 중 의도하지 않은 출력 변경을 방지합니다.
즉시 열리는 퓨즈는 현장 배선, 연결된 액추에이터 또는 손상된 전자 모듈에서 지속적인 단락이 발생했음을 나타냅니다. 오류를 식별하고 해결하지 않고 퓨즈를 다시 교체하지 마십시오. 현장 배선을 분리하고 각 회로를 개별적으로 테스트하여 단락을 찾으십시오.
이 모듈은 PROFIBUS DP 기반 ET200S 스테이션용으로 설계되었습니다. PROFINET ET200S 스테이션은 다른 인터페이스 모듈 유형을 사용합니다. 시스템 구성 컨텍스트가 다르므로 다른 변형의 전원 모듈을 혼합하기 전에 ET200S 헤드 스테이션의 통신 프로토콜을 확인하십시오.
