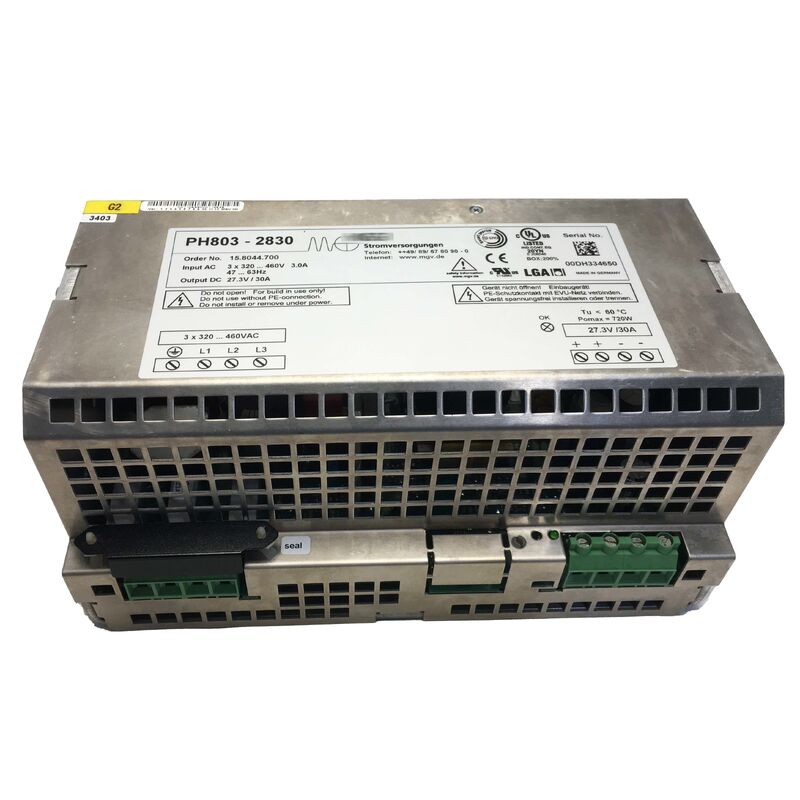

PH803-2830 MGV-KUKA ID 00-110-699 전원 공급 장치
  • PH803-2830 MGV-KUKA ID 00-110-699 전원 공급 장치
  • PH803-2830 MGV-KUKA ID 00-110-699 전원 공급 장치
  • PH803-2830 MGV-KUKA ID 00-110-699 전원 공급 장치
  • PH803-2830 MGV-KUKA ID 00-110-699 전원 공급 장치
  • PH803-2830 MGV-KUKA ID 00-110-699 전원 공급 장치

PH803-2830 MGV-KUKA ID 00-110-699 전원 공급 장치

원래 장소 독일
브랜드 이름 MGV Kuka
인증 CE RoHS
모델 번호 PH803-2830
제품 세부정보
상표:
MGV
모델:
PH803-2830
산출:
27.3VDC, 30A
입력:
3 × 320–460VAC, 3A, 47–63Hz
제품 유형:
저전압 전원 공급 장치
제품 카테고리:
DC 전원 공급 장치 모듈
애플리케이션:
KUKA 로봇 전원 공급 장치
대체 아니오:
15.8044.700
보증:
1년
결제 및 배송 조건
최소 주문 수량
1
가격
USD 800-900 / piece
포장 세부 사항
오리지널 포장
배달 시간
2 일
지불 조건
L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력
일 당 100 PC
제품 설명
PH803-2830 MGV-KUKA ID 00-110-699 전원 공급 장치 새 제품
KUKA 00-110-699 | MGV PH803-2830 저전압 DC 전원 공급 장치
3상 320-460VAC 입력, 27.3VDC / 30A 출력, KRC2 및 KRCed05 로봇 컨트롤러용, 1.8kg
개요
KUKA 00-110-699은 MGV PH803-2830 저전압 DC 전원 공급 장치로, 모든 KUKA KRC2 로봇 컨트롤러 내부에 장착되어 3상 AC 주 전원 공급 장치에서 컨트롤러의 모든 내부 전자 장치에 전원을 공급하는 역할을 합니다.
KRC2의 전원 아키텍처에서 고전압 드라이브 섹션은 별도의 고전압 버스에서 전력을 끌어오는 반면, 컨트롤러의 로직 보드, 안전 회로, 티치 펜던트 인터페이스, I/O 모듈 및 제어 전자 장치는 모두 MGV PH803-2830에서 제공하는 27.3V DC 레일에서 작동합니다.
KRC2 컨트롤러는 1990년대 후반부터 2000년대 중반까지 KUKA의 주력 로봇 컨트롤러였으며, 전 세계 자동차 공장, 용접 라인, 조립 셀 및 기계 텐딩 애플리케이션에서 여전히 작동 중인 수십만 개의 산업용 로봇에 장착되었습니다.
전원 공급 장치의 전해 커패시터는 시간 및 열 순환에 따라 가장 먼저 열화되는 부품 중 하나입니다. 고장 나거나 고장 나기 시작하는 MGV PH803-2830은 KRC2 컨트롤러의 가동 중단 시간의 가장 일반적인 원인 중 하나이며, 일반적으로 부하 시 점진적인 전압 강하, 타이밍 위반 및 최종 부팅 실패 전 간헐적인 오류로 나타납니다.
주요 사양
매개변수 값
입력 3상 320-460VAC, 최대 3.0A
입력 주파수 47-63Hz
출력 27.3VDC, 최대 30A
출력 전력 ~820W
호환 컨트롤러 KUKA KRC2, KRCed05
무게 1.8 kg
치수 254*152*127mm
원산지 독일
KRC2 전원 아키텍처
KRC2 캐비닛에는 두 가지 별도의 전원 도메인이 포함되어 있습니다:
  • 고전압 도메인: 로봇 축용 서보 증폭기에 전력을 공급하는 수백 볼트 DC의 DC 링크 버스
  • 저전압 도메인: MGV PH803-2830에서 나오는 27.3V DC, 메인 컴퓨터, 안전 회로, 티치 펜던트 인터페이스 및 I/O 모듈을 포함한 모든 제어 전자 장치에 전원 공급
MGV 전원 공급 장치 출력이 저하되거나 고장 나면 모든 저전압 회로가 동시에 영향을 받으며, 이는 고장 난 전원 공급 장치가 왜 여러 개의 관련 없어 보이는 오류 메시지를 생성할 수 있는지 설명합니다.
KRCed05 호환성
KRCed05는 KUKA의 교육용 KRC2 변형으로, 동일한 기본 하드웨어 및 소프트웨어 아키텍처를 공유합니다. MGV PH803-2830 (KUKA 00-110-699)은 두 컨트롤러 변형 모두에서 직접 교체 가능하며, 생산 현장 유지보수 엔지니어와 교육 기관 기술 직원을 모두 지원합니다.
자주 묻는 질문
KRC2 컨트롤러에서 MGV PH803-2830이 고장 났는지 어떻게 확인할 수 있습니까?
KRC2 컨트롤러에 전원이 공급된 상태에서 부하 시 전원 공급 장치의 DC 출력 단자에서 출력 전압을 측정하십시오. 지정된 출력은 27.3V DC입니다. 측정된 전압이 27.3V보다 현저히 낮거나 (일반적으로 26V 미만) 부하 시 변동하는 경우 전원 공급 장치가 열화된 것입니다. 또한 오실로스코프로 출력 전압 리플을 측정하십시오. 과도한 AC 리플은 필터 커패시터 고장을 나타냅니다.
27V / 30A DC 전원 공급 장치로 MGV PH803-2830을 교체할 수 있습니까?
PH803-2830의 물리적 장착, 커넥터 유형 및 출력 전압 조정은 KRC2 캐비닛의 내부 레이아웃과 일치합니다. 일반 공급 장치를 사용하려면 장착 브래킷을 제작하고, 커넥터를 개조하고, 정확한 27.3V 출력을 확인해야 합니다. 생산 환경에서는 즉석 대체보다 직접 교체를 사용하는 것이 좋습니다.
이 전원 공급 장치는 스위치 모드(SMPS) 또는 변압기 기반 선형 전원 공급 장치입니까?
MGV PH803-2830은 스위치 모드 전원 공급 장치(SMPS)입니다. 1.8kg의 무게와 820W 출력에 대한 컴팩트한 치수는 스위치 모드 토폴로지를 확인시켜 줍니다. SMPS 설계는 높은 효율성(85-92%), 낮은 열 발생 및 전 세계 3상 공급 장치에 맞는 넓은 320-460VAC 입력 범위에서 안정적인 출력 전압을 제공합니다.
MGV PH803-2830의 예상 수명은 얼마입니까?
일반적인 KRC2 설치에서 정상적인 열 관리 하에 MGV PH803-2830은 전해 커패시터 노화로 인한 출력 저하 전에 10-15년 동안 안정적으로 작동할 수 있습니다. 더운 환경, 먼지가 많은 조건 또는 잦은 전원 사이클링이 있는 컨트롤러는 노화가 가속화됩니다. 1990년대 후반과 2000년대 초반의 컨트롤러는 이제 예상 서비스 수명을 초과했습니다.
MGV PH803-2830을 교체하려면 재구성해야 합니까?
아니요. MGV PH803-2830은 소프트웨어 구성 가능한 매개변수가 없는 하드웨어 전원 공급 장치입니다. 물리적 교체 후 KRC2 컨트롤러는 정상적으로 전원이 켜집니다. 전원 공급 장치 교체만으로는 KRC2 소프트웨어 재구성, 매개변수 로드 또는 티칭 백업이 필요하지 않습니다.
