R978017748 Rexroth 유압 방향 밸브 4WE6Y62/EG24N9K4/62 정품 새 제품
제품개요

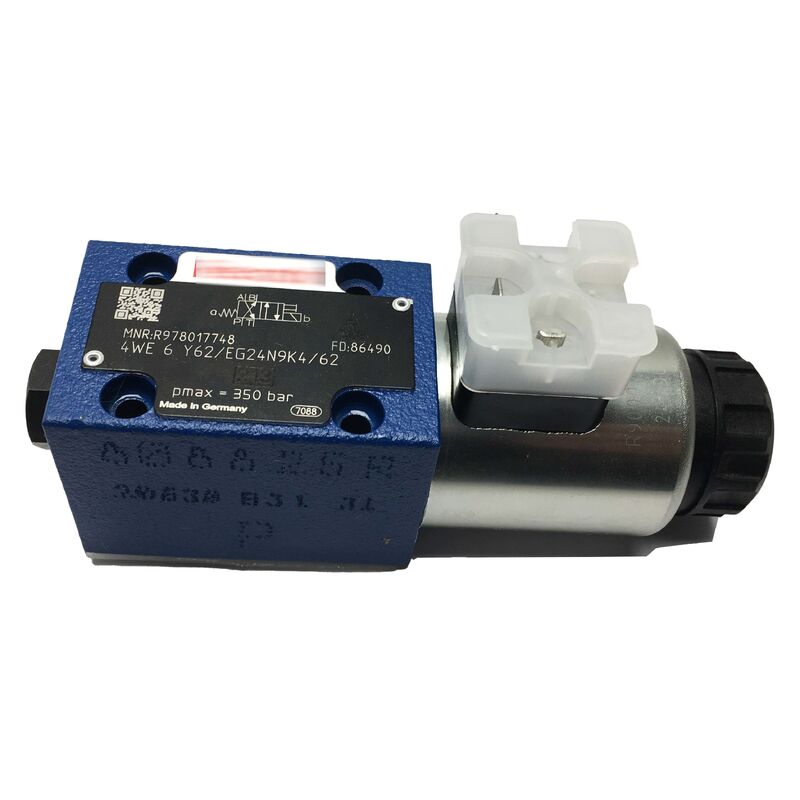

그만큼렉스로스 R978017748WE6 시리즈의 직접 작동식 방향 스풀 밸브입니다. 이는 Rexroth에서 가장 널리 사용되는 산업용 유압 방향 제어 밸브 제품군입니다. 단일 24V DC 솔레노이드 및 스프링 리턴이 있는 NG6(D03) 크기에서 4WE6Y6X/EG24N9K4/62는 기호 Y 스풀 형상을 사용하는 4/2방향 전환용으로 구성됩니다.
PLC 출력 카드의 24V DC 신호를 유압 실린더 또는 모터 이동으로 직접 변환해야 하는 산업용 유압 동력 장치, 공작 기계, 프레스 시스템 및 생산 기계의 유압 오일 흐름 방향과 회로 전환을 제어합니다.
R978017748은 특히 4/2 방향(Y 기호) 기능을 제공합니다. 여기서 전원이 꺼진 상태는 P를 B에 연결하고 A를 T에 연결하고 전원이 공급된 상태는 이를 P에서 A로, B를 T로 반전시킵니다. 이 구성은 실린더가 전력 손실 시 한쪽 끝 위치로 기본 설정되어야 하고 명령을 받으면 반대 위치로 긍정적인 작동이 이루어지는 경우에 널리 사용됩니다.
60LPM 정격 유량과 350bar 최대 압력에서 밸브는 표준 산업용 유압 회로의 전체 작동 범위를 제공합니다. 숨겨진 수동 오버라이드를 통해 작업자는 솔레노이드 전압을 적용하지 않고도 시운전, 결함 진단 또는 기계 설정 중에 밸브 스풀을 수동으로 이동할 수 있습니다.
주요 사양
| 매개변수 |
값 |
| 밸브 코드 |
4WE6Y6X/EG24N9K4/62 |
| 기능 |
4/2-way, 스프링 리턴 |
| 공칭 크기 |
NG6 (D03) |
| 솔레노이드 전압 |
24V DC |
| 솔레노이드 전원 |
30W |
| 최대 흐름 |
60LPM |
| 최대 압력 |
350바(5,076PSI) |
| 수동 재정의 |
숨기는 |
| 커넥터 |
3극(EN 175301-803) |
| 장착 표준 |
ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| 주택 |
주철 |
| 물개 |
NBR |
| 작동 온도 |
−15 ~ +80°C |
| 무게 |
1.44kg |
스풀 기호 Y - 회로 기능
Rexroth의 WE6 명명 규칙에서 "WE6" 뒤에 오는 문자는 스풀의 유압 기호, 즉 전원 공급 상태와 전원 차단 상태 모두의 경로 구성을 나타냅니다. 기호 Y는 단동 회로 및 복귀 동작 응용 분야에서 일반적으로 사용되는 특정 배열을 나타냅니다.
- 전원 차단 상태(스프링 리턴, 솔레노이드 꺼짐):P → B, A → T — 공급 장치(P)의 유압 압력은 B 포트 출력으로 향하고 A 포트는 다시 탱크(T)로 배출됩니다.
- 전원 공급 상태(솔레노이드 켜짐):P → A, B → T - 솔레노이드에 24V DC를 적용하면 흐름 경로가 반전됩니다. P는 A에 공급되고 B는 T에 배출됩니다.
이 Y 스풀 구성은 페일 세이프 위치 요구 사항이 스프링 복귀 방향과 일치하는 경우 널리 지정됩니다. 예를 들어 공작 기계의 전력 손실 시 도구 언클램핑 또는 프레스 및 성형 기계의 안전 조건인 액추에이터 후퇴 등이 있습니다.
D03(NG6) 장착 인터페이스
NG6/D03 장착 인터페이스는 산업용 유압 장치의 크기 6 방향 밸브에 대해 가장 널리 표준화된 서브플레이트 장착 패턴입니다. ISO 4401-03, DIN 24340-A6, CETOP R35H-03 및 NFPA-D03의 네 가지 표준에 따라 동일한 볼트 패턴, 포트 레이아웃 및 위치 핀 위치가 나타납니다.
밸브 주문 코드의 /62 접미사는 밸브 본체의 ISO 4401 위치에 핀 구멍이 있음을 나타냅니다. 기존 매니폴드에 대한 교체 밸브를 지정할 때 이러한 구별이 중요합니다. 설치된 서브플레이트에 위치 핀이 있는지 확인하십시오. 그렇다면 /62 또는 이에 상응하는 접미사가 필요합니다.
습식 핀 솔레노이드 구조
WE6 시리즈는 습식 핀(오일 침지) 솔레노이드 구조를 사용합니다. 솔레노이드 푸시 로드는 윤활 및 냉각을 위해 유압유 자체를 사용하여 밸브 본체의 유압 오일 환경으로 확장됩니다. 이는 건식 핀 설계에 필요한 별도의 O-링 씰을 제거하여 잠재적인 누출 지점을 줄입니다.
솔레노이드 코일 어셈블리는 서브플레이트에서 밸브를 분리하지 않고 회로에서 유압을 해제하지 않고도 제거 가능합니다. 코일 고정 너트를 풀면 코일 슬리브가 솔레노이드 본체에서 미끄러져 나와 코일을 현장에서 교체할 수 있습니다. 이는 제한된 매니폴드 위치에서 상당한 유지 관리 이점을 제공합니다.
자주 묻는 질문
Q1: 밸브의 접미사는 /62입니다. 이것이 의미하는 바는 무엇이며, 서브플레이트 호환성에 영향을 줍니까?
/62 접미사는 위치 핀이 있는 ISO 4401 표준에 해당하는 밸브-서브플레이트 인터페이스에 대한 특정 위치 핀 구멍 구성을 지정합니다. 서브플레이트에 위치 핀이 설치되어 있는 경우 위치 구멍 접미사가 일치하는 밸브를 사용해야 합니다. 위치 핀 구성이 일치하지 않으면 밸브가 서브플레이트 면에 올바르게 장착되지 않아 씰이 손상되고 외부 누출이 발생할 수 있습니다.
Q2: 이 밸브에는 숨겨진 수동 작동 장치가 있습니다. 어떻게 운영되나요?
숨겨진 수동 오버라이드는 밸브 본체의 솔레노이드 끝에 있는 오목한 푸시핀 작동기로, 작은 도구(일반적으로 3mm 육각 키 또는 전용 오버라이드 도구)를 사용하여 접근할 수 있습니다. 핀을 안쪽으로 누르면 스풀이 수동으로 이동하여 코일에 전력을 공급하지 않고도 솔레노이드의 작동을 복제합니다. 숨겨진 디자인은 정상 작동 중에 부주의한 수동 작동을 방지합니다.
Q3: 최대 유량은 60LPM으로 표시됩니다. 밸브가 손상 없이 더 높은 과도 흐름을 처리할 수 있습니까?
60LPM 등급은 절대적인 손상 임계값이 아니라 최대 연속 작동 흐름입니다. 60LPM을 초과하는 짧은 과도 흐름은 일반적으로 손상 없이 허용됩니다. 그러나 이 등급보다 훨씬 높은 흐름이 지속되면 스풀의 유압력이 증가하여 압력 강하 증가, 온도 상승 및 내부 마모 가속화가 발생합니다. 60LPM 이상으로 정기적으로 작동하는 회로의 경우 더 큰 밸브 크기를 지정해야 합니다.
Q4: 이 밸브의 NBR 씰과 호환되는 유압유는 무엇입니까?
NBR(니트릴 부타디엔 고무) 씰은 표준 미네랄 기반 유압 오일(ISO VG 46 및 ISO VG 68이 가장 일반적임)과 호환됩니다. NBR 씰은 인산염 에스테르(내화성) 유체, 폴리올 에스테르 유체 또는 물-글리콜 혼합물과 호환되지 않습니다. 내화성 유체를 사용하는 시스템의 경우 Rexroth는 FKM(Viton) 씰 사양을 갖춘 WE6 변형을 제공합니다.
Q5: 솔레노이드의 정격은 30W 및 24V DC입니다. 코일은 전압 스파이크에 대해 어떤 보호 기능을 갖고 있나요?
/EG24N9K4 코일 사양은 24V DC 공급용 통합 억제 다이오드("K4" 요소)로 설계된 코일을 나타냅니다. PLC 출력이 솔레노이드를 끄면 붕괴 자기장이 역기전력 전압 스파이크를 생성합니다. 통합 억제 다이오드는 이 스파이크를 안전한 수준으로 고정하여 PLC 출력 트랜지스터와 주변 전자 장치를 보호합니다.
