시멘스 A5E31006890-K8
의시멘스 A5E31006890-K8SIMATIC 산업용 PC 및 HMI 시스템의 원래 예비 부품 전원 공급 장치입니다.보편적인 100-240V AC 입력을 가진 이 150W 단위는 IPC627B/C의 내부 전원 공급 장치에 대한 엔지니어링 대체 역할을 합니다, IPC827B/C, HMI IPC677B/C, HMI IPC577C, CV4 및 CV5 시스템
제품 개요

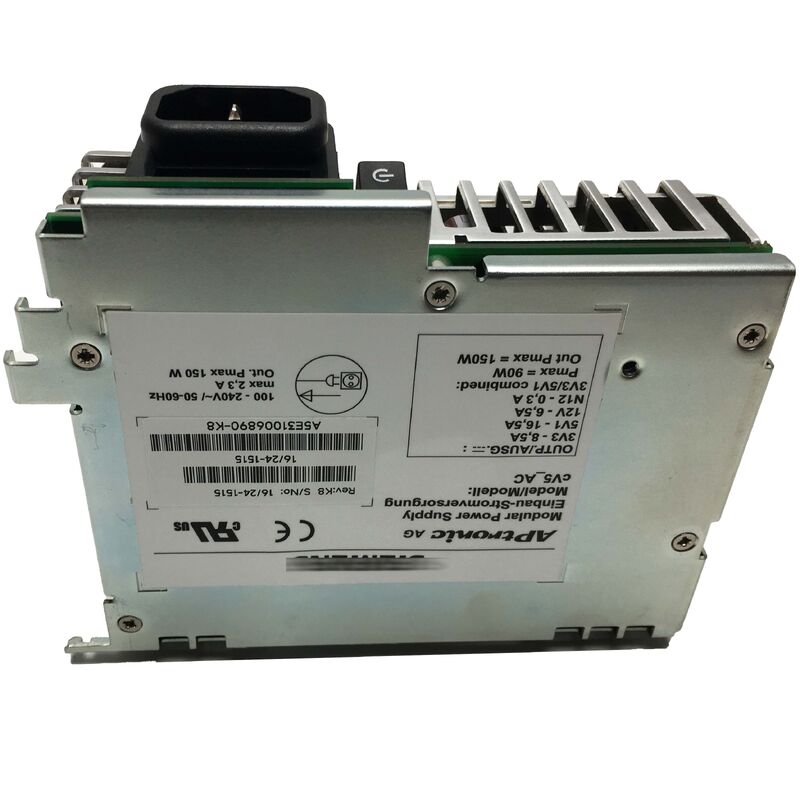

시멘스 A5E31006890-K8는 시멘스가 설계한, 응용 프로그램에 특화된 전원 공급 장치로, SIMATIC IPC 차체의 정확한 기계적 및 전기적 허용량에 따라 제작되었습니다. 일반 ATX 전원 공급 장치와 달리,이 단위는 일치 출력 레일 구성을 갖추고 있습니다, 커넥터 레이아웃, 보드 레벨 보호 회로, 그리고 SIMATIC IPC627/827 차체 내부를 위한 물리적 차원.
Rev. K8 개정 지표는 이 특정 변종의 현재 생산 수준을 확인하고, 모든 목록 시스템 유형과의 호환성을 보장합니다.
기술 사양
| 매개 변수 |
가치 |
| 부문 번호 |
A5E31006890-K8 |
| 입력 전압 |
AC 100-240V (유니버설, 자동 범위) |
| 출력 전력 |
150W |
| 개정 |
K8 |
| 무게 |
약 0.6kg |
| 호환성 있는 시스템 |
IPC627B, IPC627C, IPC827B, IPC827C, HMI IPC677B, HMI IPC677C, HMI IPC577C, CV4, CV5 |
| 제품 종류 |
예비 부품 工業용 내부 전원 공급 장치 |
| 제조업자 |
시멘스 AG |
유지보수 계획 의 중요성
산업 컴퓨팅 시스템에서 전원 공급은 일반적으로 실패하고 시스템을 오프라인 할 수있는 구성 요소입니다. A5E31006890-K8은 전원 전압 변환, 열 부하,그리고 사용 년 동안 착용을 축적 하는 구성 요소를 포함 합니다.
예비 A5E31006890-K8을 보관하면 시스템 고장 때 공급 지연이 없죠자격을 갖춘 기술자가 배달 기간을 기다리지 않고 1시간 이내에 생산 시스템을 복원할 수 있도록 하는 것.
세계적 전력 호환성
보편적 100-240V 입력 범위는 전 세계 산업 공급 전압과 글로벌 호환성을 제공합니다. 50/60 Hz (북미, 일본) 에서 100-120V 및 50 Hz (유럽, 아시아,호주).
이 넓은 입력 범위는 무거운 모터 부하를 가진 제조 환경에서 일반적인 전압 하락과 일시적 인 저항을 제공합니다.산업용 전원 공급 장치와 상업용 전원 공급 장치의 구별.
호환성 있는 시스템 가족
IPC627B 및 IPC627C
라크에 장착 가능한 산업용 PC 박스, 자동화 캐비닛 및 생산 제어 인프라를 위한 여러 PCIe 확장 슬롯
IPC827B 및 IPC827C
랙 마운트 버전은 IPC627 시리즈와 동일한 메인보드 아키텍처와 내부 전원 공급 형태 요소를 공유합니다.
HMI IPC677B/C 및 HMI IPC577C
HMI 특수한 버전은 사용자 인터페이스 애플리케이션을 위해 산업 터치 스크린 패널과 통합됩니다.
CV4 및 CV5
이 전원 공급 형식을 공유하는 시멘스 컴퓨터 비전 플랫폼 시스템
대체 절차 지침
내부 전원 공급을 교체하려면 시스템 종료, 캐비닛 접근 및 전력 연결 된 구성 요소를 적절하게 처리해야합니다. 특정 절차를 위해 시멘스 유지보수 문서를 따르십시오.
중요한 안전 요점은 시스템 전원이 완전히 꺼지고 전원 공급 장치에서 고립되어 문서에 명시된 콘덴서 방출을 기다리고 있습니다.그리고 설치 중에 적절한 커넥터 정렬을 보장.
자주 묻는 질문
A5E31006890-K8가 제 시스템에 맞는 전원 공급원인지 어떻게 확인할 수 있을까요?
기존 전원 공급 장치의 표지판에 있는 부품 번호를 A5E31006890과 비교하여 확인합니다. 시스템 모델이 IPC627B/C, IPC827B/C, HMI IPC677B/C와 일치하는 경우 차시 이름판에서 확인하세요.또는 HMI IPC577C, A5E31006890-K8는 호환됩니다.
표준 ATX 전원 공급 장치가 대체로 사용될 수 있습니까?
권장하지 않습니다. A5E31006890-K8는 응용 프로그램에 특화된 커넥터 레이아웃, 출력 레일 구성 및 SIMATIC IPC 차체에 맞춘 물리적 형태 요소를 갖추고 있습니다.표준 ATX 단위는 핀아웃에서 다릅니다., 사양, 크기에 의해 메인보드 손상이나 클리어먼트 문제가 발생할 수 있습니다.
어떤 증상이 A5E31006890-K8을 교체해야 한다고 나타냅니다?
일반적인 고장 증상에는 완전한 전력 고장 (켜기 / 끄기 스위치에 대한 응답이 없습니다), 작동 중 무작위 리셋, 전압 조건을 참조하는 POST 오류,또는 POST을 완료하지 않고 팬 작동- 교체 전에 전력 전압이 있는지 확인합니다.
"Rev. K8" 개정 명칭은 무엇을 의미합니까?
Rev. K8는 A5E31006890 부품 번호의 현재 생산 개정을 식별하며, 모든 목록 시스템 유형과 역환 호환성을 유지하면서 엔지니어링 업데이트를 나타냅니다.
A5E31006890-K8을 장착한 후 어떤 구성도 필요한가요?
구성이 필요하지 않습니다. 전원 공급은 펌웨어, 매개 변수 또는 BIOS 구성이 필요하지 않은 직접 하드웨어 교체입니다.시스템은 표준 POST 및 운영 체제 로드 순서를 통해 정상적으로 부팅해야합니다..
