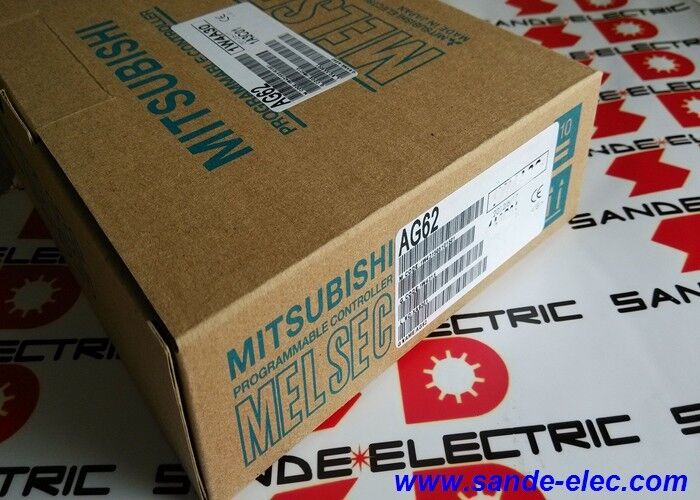

미쓰비시 AG62 PLC 예약된 I/O 모듈 카드 단위 AG-62

AG62 | Mitsubishi MELSEC-A 시리즈 더미 모듈 - QA65B/QA68B 확장 베이스 유닛/슬롯 보호/M4 고정 나사

더미 모듈의 기능과 빈 슬롯에 보호가 필요한 이유

MELSEC-A 확장 기본 장치는 I/O 모듈, 특수 기능 모듈 및 통신 카드를 수용하는 여러 모듈 슬롯을 제공합니다. 특정 설치에서 확장 베이스의 모든 슬롯이 채워지는 경우는 거의 없습니다. 일부 슬롯은 초기 설치에 해당 용량이 필요하지 않거나 향후 확장을 위해 공간이 예약되어 있기 때문에 비어 있습니다.

빈 모듈 슬롯에는 백플레인 커넥터 핀이 노출됩니다. 노출된 커넥터는 생산 환경에서 먼지, 전도성 입자, 습기 및 가공 부스러기를 축적합니다. 이러한 오염 물질은 접점을 연결하거나, 버스의 신호 무결성을 저하시키거나, 오염 원인을 추적하기 어려운 간헐적인 오류를 일으킬 수 있습니다.

AG62 더미 모듈은 빈 슬롯을 단단하고 균형 잡힌 덮개로 채웁니다. 설치된 모듈의 작동에 영향을 주지 않고 커넥터와 슬롯을 환경 오염으로부터 보호합니다. 버스는 계속해서 정상적으로 작동합니다. 더미 모듈은 물리적 공간을 차지하지만 전자 장치를 운반하지 않으며 전력도 끌어오지 않습니다.

주요 사양

M4 고정 나사 - 올바른 토크가 중요합니다

AG62는 M4 고정 나사를 사용하여 기본 장치에 고정하고 78–118 N-cm로 조입니다. 이 토크 범위는 임의적이지 않으며 다음과 같은 범위입니다.

• 더미 모듈을 슬롯에 단단히 고정할 수 있는 충분한 조임력을 제공하므로 진동으로 인해 덜거덕거리지 않습니다.
• 기본 장치의 장착 보스에 있는 M4 나사산이 벗겨질 수 있는 과도한 조임 방지

여러 더미 모듈에 걸쳐 일관되게 설치하려면 중간점(약 100N-cm)으로 설정된 보정된 토크 드라이버를 사용하십시오. 진동이 심한 환경에서 모듈을 충분히 조이지 않으면 시간이 지남에 따라 헐거워져 베이스 장치 공간에 떨어질 수 있습니다.

응용 시나리오

부분 I/O 로딩을 사용한 새 설치:기계 제어 시스템은 4개의 I/O 모듈이 있는 QA68B 확장 베이스를 설치하고 4개의 슬롯은 비워 둡니다. 4개의 AG62 더미 모듈이 나머지 슬롯을 채워 냉각수 미스트와 부스러기가 존재하는 금속 절단 환경에서 기계 작동 중에 커넥터를 보호합니다.

향후 확장 계획:엔지니어는 프로젝트의 다음 단계에서 MELSEC-A 시스템에 아날로그 입력 모듈을 추가할 계획입니다. 현재 모듈은 QA65B의 일부만 채웁니다. AG62 더미 모듈은 두 번째 단계 모듈을 주문하고 설치할 때까지 예약된 확장 슬롯을 보호합니다.

원격 I/O 랙 보호:원격 I/O 랙은 연삭기 근처에 위치합니다. 완전히 구성된 I/O 랙에도 때때로 사용되지 않은 슬롯이 있습니다. AG62 모듈은 이 슬롯에 먼지가 쌓이지 않도록 보호합니다.

FAQ

Q1: AG62 더미 모듈은 MELSEC-Q 또는 MELSEC-iQ-R 기본 장치에서 작동합니까?

아니요. AG62는 MELSEC-A 시리즈, 특히 QA65B 및 QA68B 확장 기본 장치용으로 설계되었습니다. MELSEC-Q 및 MELSEC-iQ-R 기본 장치는 서로 다른 모듈 폼 팩터, 슬롯 ​​간격 및 커넥터 구성을 사용합니다. 해당 플랫폼용 더미 모듈에는 Q 및 iQ-R 시리즈와 관련된 별도의 부품 번호가 있습니다.

Q2: AG62 설치가 시스템의 I/O 주소 지정 또는 프로그램에 영향을 줍니까?

아니요. AG62는 전자 장치를 운반하지 않고 백플레인 전류를 끌어오지 않으며 버스 신호를 생성하지 않습니다. PLC 프로그램 및 I/O 주소 구성은 더미 모듈의 유무에 영향을 받지 않습니다. 더미 모듈은 전기적 기능이 없는 순수 기계식 슬롯 필러입니다.

Q3: 하나의 QA65B 또는 QA68B 기본 장치에 몇 개의 AG62 모듈을 설치할 수 있습니까?

단일 베이스의 최대 AG62 모듈 수는 해당 베이스의 총 슬롯 수에서 설치된 활성 I/O 또는 기능 모듈 수를 뺀 것과 같습니다. 나머지 모든 빈 슬롯에는 AG62 더미 모듈을 장착해야 합니다. 더미 모듈 수에는 전기적 제한이 없습니다. 즉, 백플레인 버스 로딩에 기여하지 않고 슬롯을 차지합니다.

Q4: AG62를 증설 베이스가 아닌 메인 CPU 베이스 유닛에 사용할 수 있나요?

AG62는 증설 베이스 모듈 더미 모듈로 지정되어 있습니다. 장착하기 전에 해당 기본 베이스 모듈과의 호환성을 확인하십시오. 기본 베이스 모듈과 증설 베이스는 슬롯 커넥터 유형이나 장착 치수가 다를 수 있습니다. 특정 기본 기본 장치의 예비 부품 또는 액세서리 목록을 사용하여 해당 장치에 대한 올바른 더미 모듈을 식별하십시오.

Q5: AG62 M4 고정 나사를 지정된 토크로 조이기 위한 올바른 도구는 무엇입니까?

표준 #2 Phillips 또는 JIS No. 2 십자 드라이버는 일반적으로 MELSEC-A 모듈에 사용되는 M4 팬 헤드 나사에 맞습니다. 반복 가능한 토크 적용을 위해서는 100N-cm(78~118N-cm 범위의 중간점)로 설정된 토크 드라이버를 사용하십시오. M4 패스너에 적합한 수동 토크 드라이버가 올바른 도구입니다. 토크 제어 기능이 없는 전동 드라이버는 쉽게 과도하게 조일 수 있으므로 사용해서는 안 됩니다.
