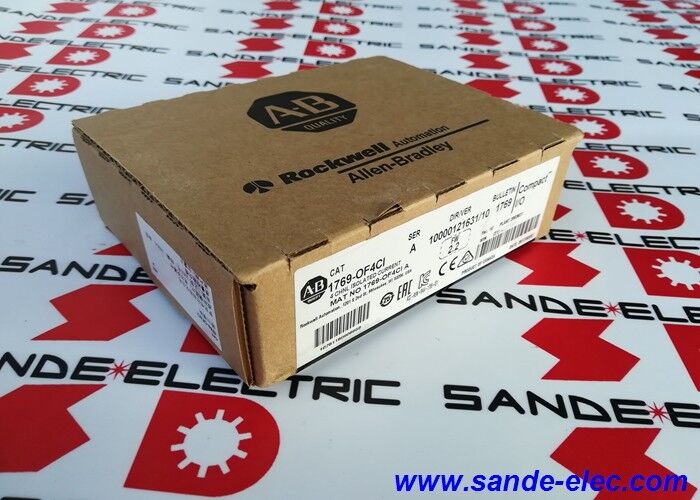

1769-OF4CI AB PLC 모듈 1769OF4CI

1769-OF4CI∙ 콤팩트 I/O 4채널 격리된 아날로그 전류 출력 4~20mA / 110ms / 필드 칼 / EGU / PID / MicroLogix 1500 & CompactLogix

4 가지 개별적 으로 분리 된 결과물

표준 아날로그 출력 모듈은 모든 출력 채널에서 공통 참조를 공유합니다.로드 회로 사이의 공통 모드 전압 차이는 출력 전체에 나타납니다. 그것은 작동 장치에서 신호 오류로 나타나는 지상 루프 전류를 만들 수 있습니다..

1769-OF4CI는 개별 채널 격리로 이 문제를 해결합니다. 네 개의 채널 중 각 채널은 다른 모든 채널에서 감전적으로 격리됩니다.이 모듈에 연결 된 네 개의 필드 장치 사이의 지상 잠재 차이가 채널의 출력을 손상시키지 않습니다현장 장치의 경우 제어 밸브, 변주 주파수 드라이브, 위치 기기개별적으로 격리 된 출력은 외부 신호 격리기의 하드웨어 해결 방법을 제거합니다.

주요 사양

네 가지 데이터 형식 옵션 프로그램이 필요로 하는 출력

대부분의 아날로그 출력 모듈은 프로그램에서 원형 정수를 받아들이고 전류로 변환합니다.1769-OF4CI는 프로그래머가 출력 세트포인트를 표현하는 가장 자연스러운 방법을 선택할 수 있도록 3 개의 높은 수준의 형식 옵션을 추가합니다.:

원료/비례:16-비트 정수 매프는 출력 범위에 직접 표시됩니다. 현재 출력을 정수 값으로 계산하는 프로그램에서 표준입니다.

엔지니어링 단위 (EGU):이 프로그램은 엔지니어링 단위 Bar, °C, m3/h 또는 어떤 사용자 정의 단위로 값을 전송합니다. 모듈은 구성된 min/max 매핑을 사용하여 EGU에서 전류로 스케일됩니다.이 프로그램은 확장 계산이 필요하지 않습니다..

PID를 위한 스케일:출력은 PID 명령어의 CV (제어 변수) 출력과 직접 연결됩니다.모듈은 PID의 출력을 백분율 (0 ∼100%) 으로 받아 현재 범위로 변환합니다. PID 명령어의 출력은 추가 확장 논리가 없이 직접 아날로그 출력을 구동합니다..

전체 범위의 비율:이 프로그램은 비율 (0~100%) 을 전송하고 모듈은 그것을 구성된 전류 범위로 변환합니다. 출력 용량의 비율이 자연 표현식인 인터페이스에 유용합니다.

적용 시나리오

여러 구역의 흐름 제어:4개의 제어 밸브 4개의 독립적인 프로세스 가닥에 각각 다른 토양 잠재력을 참조.1769-OF4CI는 밸브 주행체 사이의 잠재적 차이에 관계없이 밸브 당 단 한 개의 고립 출력을 제공합니다..

PID 온도 루프:하나의 1769-OF4CI를 통해 하나의 CompactLogix 프로그램 출력에서 4 개의 오븐 구역 온도 PID 루프.PID를 위한 확장 형식은 각 PID 명령어의 CV 출력을 중간 확장 논리 없이 하나의 모듈 채널을 직접 구동하도록 허용합니다..

혼합 VFD 속도 참조:4개의 변주 주파수 드라이브, 하나의 모듈에서 4~20mA의 아날로그 속도 참조를 수신한다.드라이브는 공통의 AC 공급을 공유 할 수 있지만 다른 신호 지표 참조가 있습니다.

FAQ

Q1: 1769-OF4CI 채널은 같은 모듈에서 0-20mA와 4-20mA 신호를 혼합 할 수 있습니까?

네. 각 채널은 0~20mA 또는 4~20mA 출력 범위로 개별적으로 구성됩니다.채널 0은 제어 밸브에 대해 4 ′′ 20mA로 설정할 수 있으며 채널 1은 다른 액추에이터 유형에 대해 0 ′′ 20mA로 구성됩니다.범위 설정은 프로그래밍 소프트웨어 내 모듈의 I/O 구성에서 이루어집니다.

Q2: 8의 전원 공급 거리 등급의 의미는 무엇입니까?

컴팩트 I/O 모듈은 컨트롤러의 로컬 파워 버스에서 전력을 얻습니다.8의 전원 공급 거리 등급은 1769-OF4CI가 컴팩트 I/O 은행의 전원 공급 모듈에서 위치할 수 있는 거리를 나타냅니다더 높은 등급은 버스에서 더 많은 전류를 끌어내는 것을 의미합니다. 위치 제한은 모듈의 슬롯에서 버스 전압이 사양 내에서 유지되도록합니다.이에 따라 컴팩트 I/O 랙 내 모듈 슬롯 위치를 계획.

Q3: 1769-OF4CI는 A 시리즈와 B 시리즈 컨트롤러와 후향 호환 가능합니까?

모듈 자체는 시리즈 A 및 시리즈 B 지명으로 제공됩니다. 1769-OF4CI의 두 시리즈는 목록된 컨트롤러 (MicroLogix 1500 및 CompactLogix) 와 기능적으로 호환됩니다.시리즈 명칭은 하드웨어 개정을 반영; 모듈의 프로그래밍 인터페이스와 데이터 형식 구성은 시리즈마다 동일합니다.

Q4: 1769-OF4CI와 함께 어떤 구리 와이어 가이저를 사용해야합니까?

이 모듈은 구리-90 AWG 와이어 (Copper-90 AWG wire) 를 90°C 절연 온도급으로 지정한 표준 구리 전도기를 지정합니다.AWG 크기의 선택은 케이블 실행 길이와 4mA 루프에서 허용되는 전압 하락에 달려 있습니다300m까지의 전형적인 기기-판으로 운행하는 경우 AWG 18에서 AWG 22 고체 또는 스트랜드 된 구리 전도기가 일반적으로 사용됩니다.회전파 신호 배선에 가려진 트위스트 페어 케이블을 사용하여 EMC 간섭을 최소화하십시오..

Q5: 1769-RD 대체 문은 무엇을 위해 사용합니까?

1769-RD는 1769-OF4CI의 앞 접근 커버의 대체 문 커버입니다.정문 닫을 때 모듈의 배선 단말기를 덮고 우연한 접촉이나 오염으로부터 보호문이 손상되거나 깨진 경우, 1769-RD는 전체 모듈을 교체하지 않고 모듈의 기계적 보호 기능을 복원하는 직접 교체 기능을 제공합니다.
