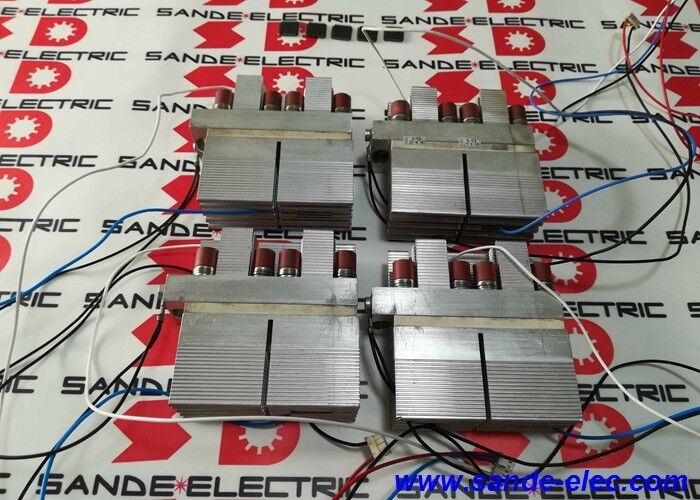

새로운 SEMIKRON 전원 모듈 실리콘 제어 수정기 SKKQ560/14E

SKKQ560/14E | Semikron SEMISTART 역병렬 사이리스터 AC 스위치 — 1400V / 560A / 증폭 게이트 / 압력 접점 / C11 / 나사 / 소프트 스타터

역병렬 사이리스터 - AC 스위치 작동 방식

단일 사이리스터는 한 방향으로만 전류를 전도합니다. 즉, 트리거되면 켜지고 전류가 자연적으로 역전되면 꺼집니다. AC 전원 제어의 경우 전류는 반주기마다 방향을 바꿉니다. 두 반주기를 모두 제어하려면 두 개의 사이리스터가 필요합니다. 하나는 양의 반주기용이고 다른 하나는 음의 반주기용입니다. 역병렬(한 음극과 다른 양극)로 연결하면 AC 스위치가 생성됩니다. 이 스위치는 필요에 따라 양방향으로 작동하는 양방향 제어 가능 스위치입니다.

SKKQ560/14E는 두 개의 사이리스터를 단일 소형 모듈 본체에 패키지합니다. 사이리스터 2개, 게이트 연결 2개, 하우징 1개. 3상 소프트스타터에서는 3개의 SKKQ 모듈(위상당 1개)이 개별 장착, 방열판 및 게이트 배선이 필요한 6개의 개별 사이리스터를 대체합니다. 모듈 형식은 전원 섹션의 구성 요소 수, 배선 복잡성 및 조립 시간을 줄입니다.

주요 사양

소프트 스타터 애플리케이션 — 3개 모듈, 3상

표준 3상 모터 소프트 스타터에서는 하나의 SKKQ 모듈이 모터 공급의 각 위상과 직렬로 연결됩니다. 세 가지 모듈 모두가 함께 전원 스위칭 섹션을 구성합니다.

• 위상 L1: 하나의 SKKQ 모듈이 모터 단자 U에 대한 전류를 제어합니다.
• 위상 L2: 하나의 SKKQ 모듈이 모터 단자 V에 대한 전류를 제어합니다.
• 위상 L3: 하나의 SKKQ 모듈이 모터 단자 W에 대한 전류를 제어합니다.

소프트스타터는 사이리스터의 점화 각도(각 반주기에서 얼마나 늦게 트리거되는지)를 변경하여 모터에 적용되는 유효 RMS 전압을 조정합니다. 시동 시 점화 각도가 크고(늦은 트리거링 = 낮은 RMS) 모터는 감소된 전압을 받습니다. 모터가 가속됨에 따라 사이리스터가 0각(최대 전압)에서 작동하고 모터가 라인 전압에서 작동할 때까지 점화 각도가 점차 감소합니다.

3개의 SKKQ560/14E 모듈은 모터 정격 전류 및 듀티 사이클에 따라 달라지는 모터 시동 정격을 포괄합니다. 560A RMS 용량은 감소된 듀티에서 상당한 모터 크기를 지원합니다.

FAQ

Q1: Semikron의 SKKQ와 SKKT/SKKE 사이리스터 모듈의 차이점은 무엇입니까?

SKKQ 지정은 역병렬 쌍, 즉 양방향(AC) 스위칭을 위해 서로 반대되는 두 개의 사이리스터를 나타냅니다. SKKT 명칭은 일반적으로 DC 컨버터 애플리케이션을 위한 직렬 또는 병렬 구성의 사이리스터-사이리스터 또는 사이리스터-다이오드 쌍을 나타냅니다. SKKE는 사이리스터-다이오드 쌍을 나타냅니다. AC 스위치 애플리케이션(소프트 스타터, AC 전원 컨트롤러)에는 SKKQ를 선택하십시오. 정류기 또는 DC 컨버터 애플리케이션에는 SKKT 또는 SKKE를 선택하십시오.

Q2: 소프트스타터 애플리케이션에서 SKKQ560/14E에는 어떤 방열판이 필요합니까?

C11 패키지에는 적절한 나사 장착 패턴을 갖춘 평면 방열판이 필요합니다. 방열판에 필요한 열 저항(Rth,ha(°C/W 단위))은 모터의 듀티 사이클, 인클로저 내부의 주변 온도, 특정 작동 전류 및 점화 각도 프로필에서 사이리스터의 전력 손실에 따라 달라집니다. Semikron의 열 설계 도구 또는 장치 데이터시트의 전력 손실 그래프를 사용하여 대상 애플리케이션에 대한 최소 방열판 사양을 계산하세요.

Q3: 3상 소프트 스타터에는 몇 개의 SKKQ560/14E 모듈이 필요합니까?

3개의 모듈 - 위상당 하나씩. 각 모듈은 역병렬 사이리스터 쌍을 통해 위상 전류의 양의 반주기와 음의 반주기를 모두 처리합니다. 표준 인라인 위상 연결을 사용한 3상 모터 소프트 스타트의 경우 3개의 SKKQ 모듈과 관련 게이트 드라이버 회로가 전체 전력 섹션을 구성합니다.

Q4: 표준 주 전원 애플리케이션에서 1400V(14E) 전압 정격의 중요성은 무엇입니까?

유럽과 아시아의 표준 산업용 전원은 400V AC 라인-투-라인(일부 애플리케이션에서는 690V)입니다. 사이리스터 전압 선택에 대한 경험적 규칙은 반복 피크 전압 정격을 장치 정격 VDRM의 약 50%로 낮추는 것입니다. 1400V에서 SKKQ560/14E의 경우 이는 약 700V의 감소된 작동 전압을 제공하여 400V 주전원을 편안하게 포괄하고 공급 과도 및 정류 스파이크에 대한 마진을 제공합니다. 1400V 정격은 480V(북미) 및 600V 애플리케이션에도 적절한 안전 여유를 제공합니다.

Q5: SKKQ560/14E를 소프트 스타트 이상의 AC 전원 컨트롤러(AC 전압 조정기) 애플리케이션에 사용할 수 있습니까?

예. SEMISTART 시리즈의 역병렬 사이리스터 모듈은 모터 소프트 스타터에만 국한되지 않습니다. AC 전력 제어(저항 가열 요소 조절, 변압기 탭 변환, 전해 공정 제어, 무효 전력 보상)도 점화 각도 제어 기능이 있는 역평행 사이리스터 쌍을 사용합니다. 모터에 소프트 스타트를 제공하는 동일한 모듈을 동일한 전압 및 전류 정격에서 저항 부하에 대한 위상각 컨트롤러로 사용할 수 있습니다.
