| 원래 장소 | 일본 |
| 브랜드 이름 | Omron |
| 인증 | CE RoHS |
| 모델 번호 | S82K-00305 |

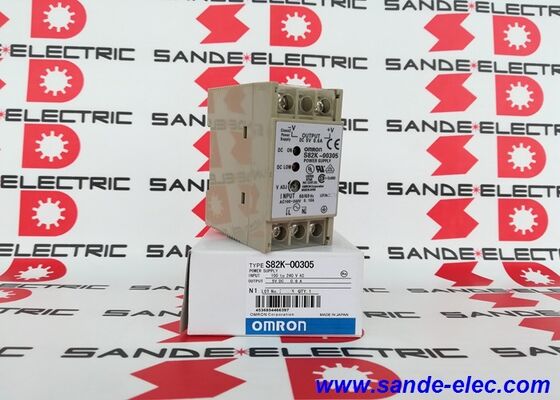

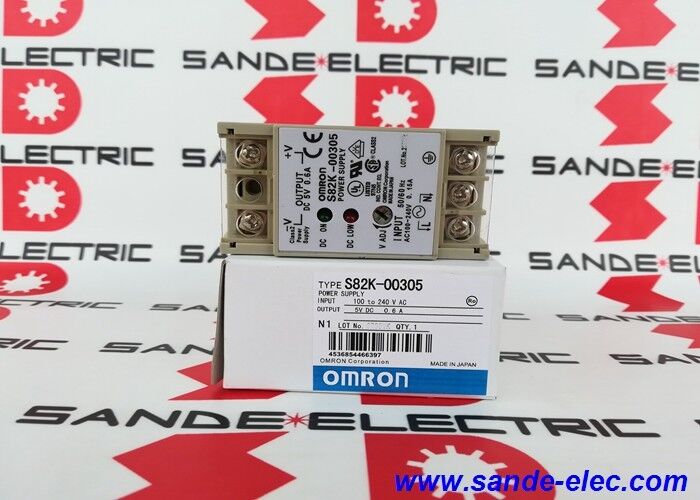

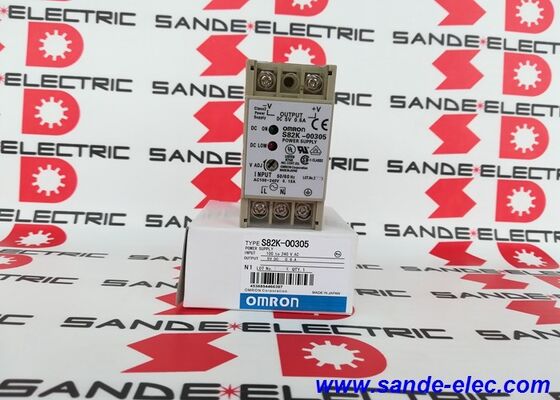

S82K-00305는 Omron S82K 스위칭 전원 공급 장치 제품군의 5V DC, 3W 제품으로, S82K 시리즈에서 가장 작은 출력 전력이자 3W에서 5V DC를 특별히 생성하는 유일한 변형 제품입니다. 100~240V AC의 넓은 범위 입력에서는 수동으로 전압을 선택할 필요가 없으며 전체 글로벌 AC 주전원 범위에서 작동합니다. 5V DC에서 0.6A를 사용할 수 있으므로 이 임계값 아래로 내려가는 소형 로직 보드, 센서 전원, 신호 조절 회로 및 마이크로컨트롤러 시스템에 충분한 전류를 제공합니다.
클래스 2 분류는 공급 장치가 클래스 2 출력 요구 사항을 충족함을 나타냅니다. 출력은 전류 및 전력이 제한되어 오류 조건에서 위험한 아크나 화재를 견딜 수 없습니다. 이 분류는 클래스 2 전력 레벨이 배선 보호 요구 사항 감소를 허용하는 많은 관할권에서 부하 측 배선에 대한 배선 코드 준수를 단순화합니다.
3W에서는 고전류 애플리케이션을 위한 일반 5V 레일이 아닌 로직 레벨 부하를 위한 특정 목적의 공급 장치입니다. S82K-00705(7.5W, 5V, 1.5A) 및 S82K-01505(15W, 5V, 2.5A)는 부하에 0.6A 이상이 필요한 경우 동일한 S82K 제품군 내에서 5V에서 더 높은 전류를 제공합니다.
| 매개변수 | 값 |
|---|---|
| 입력 | 100~240V AC, 50/60Hz |
| 입력 전류 | 0.15A |
| 출력 전압 | 5V DC |
| 출력 전류 | 0.6A |
| 전력 등급 | 3W |
| 분류 | 2등급 |
| 과부하 보호 | 예 |
| 돌입 보호 | 예 |
| MTBF | 최소 135,000시간 |
| 설치 | DIN 레일/패널 |
S82K 시리즈는 다양한 출력 전압(5V, 12V, 15V, 24V)에 걸쳐 3~240W 범위를 제공합니다. 모든 모델은 범용 100~240V AC 입력과 동일한 DIN 레일 장착 형식을 공유합니다. 애플리케이션 부하가 5V DC에서 0.6A 이상을 요구하는 경우 S82K 5V 범위의 다음 단계는 다음과 같습니다.
| 모델 | 힘 | 산출 |
|---|---|---|
| S82K-00305 | 3W | 5V / 0.6A |
| S82K-00705 | 7.5W | 5V / 1.5A |
| S82K-01505 | 15W | 5V / 2.5A |
| S82K-03005 | 25~30W | 5V / 5.0A |
공급 장치를 지정하기 전에 부하의 최대 연속 전류 소모량을 확인하십시오. 연속 최대 전류에서 작동하는 3W 공급 장치는 열 한계에서 작동합니다.
Q1: 클래스 2 전력 분류란 무엇이며 왜 중요한가요?
클래스 2는 공급 출력이 전류 제한되어 있고 정상적인 오류 조건에서 위험한 아크나 화재를 견딜 수 없는 수준으로 전력이 제한되어 있음을 나타내는 UL/NEC 전력 분류입니다. S82K-00305는 3W에서 클래스 2 출력 요구 사항을 충족합니다. 많은 NEC 관리 설치에서 부하 측의 클래스 2 배선은 비 클래스 2 전원에 비해 더 가벼운 게이지 도체를 사용하고 도관/보호 요구 사항을 줄여 설치를 단순화할 수 있습니다.
Q2: 5V 공급 출력은 0.6A입니다. PLC 로직 공급에 이 정도면 충분합니까?
이는 특정 PLC와 해당 전력 예산에 따라 다릅니다. I/O 수가 적은 소형 PLC 및 컨트롤러는 5V(3W)에서 0.6A로 실행될 수 있습니다. 더 많은 I/O, 특수 기능 모듈 또는 외부 5V 부하를 갖춘 고밀도 PLC는 일반적으로 더 많은 전력을 소비합니다. S82K-00305를 지정하기 전에 PLC의 5V 버스 전류 사양을 확인하십시오. 더 높은 전류 로직 공급 장치에는 S82K-00705 또는 S82K-01505를 사용하십시오.
Q3: S82K-00305에는 110V 대 230V 입력에 대한 범위 선택기가 필요합니까?
아니요. 광범위한 입력은 범위 선택이나 링크 변경 없이 자동으로 100~240V AC를 수용합니다. 이 범용 입력은 동일한 장치와 배선을 사용하여 100V 일본 및 북미 공급 장치와 220~240V 유럽 공급 장치를 포괄합니다.
Q4: S82K-00305에서 부하가 0.6A를 초과하면 어떻게 됩니까?
과부하 보호 회로가 활성화되어 출력을 줄이거나 차단하여 공급 장치와 부하를 모두 보호합니다. 과부하 상태를 제거하고 전원을 껐다 켜서 출력을 복원하십시오. 지속적인 과부하 상태에서 공급 장치를 실행하면 보호 회로가 작동 중이더라도 내부 구성 요소가 손상될 위험이 있습니다. 총 부하 전류가 0.6A 정격 내에 있는지 확인하십시오.
Q5: S82K-00305는 아직 생산 중이며 현재 Omron과 동등한 제품이 있습니까?
S82K 시리즈 생산 상태는 최신 Omron 문서를 통해 확인해야 합니다. 현재 응용 분야의 경우 Omron의 S8FS 및 S8VK 계열은 유사한 DIN 레일 형식에서 동일하거나 향상된 성능을 제공합니다. S8FS-C03505는 Omron 제품 범위 내에서 현재 등가 제품으로 CE, UL 및 KC 인증을 받은 5V DC/0.6A/3W를 제공합니다.
