| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A03B-0801-C112 |

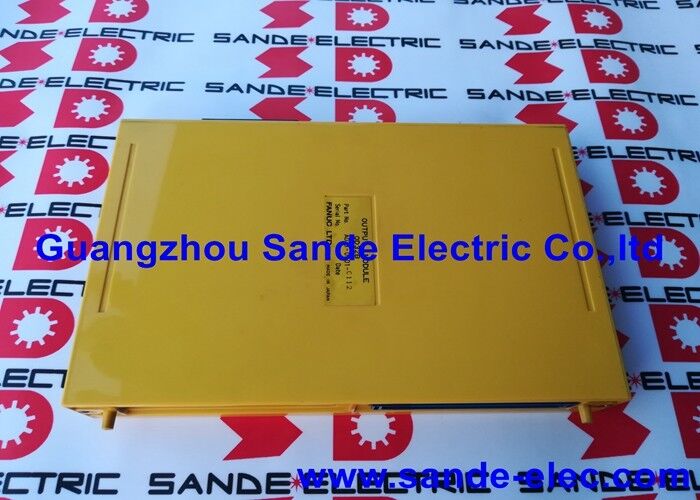

A03B-0801-C112는 FANUC의 시리즈 10, 11 및 15 CNC 시스템에 사용되는 PLC 백플레인용 OD32B 모델 디지털 출력 모듈입니다. 32개의 독립적인 DC 출력 채널을 제공하며 각 채널은 솔레노이드 밸브, 릴레이 코일, 표시 램프 및 기타 24~48V DC 액추에이터를 포인트당 최대 0.25A로 구동할 수 있습니다.
A03B-0801 I/O 시스템 아키텍처에서 OD32B 출력 모듈은 입력 모듈, 아날로그 모듈 및 기타 I/O 기능 모듈과 함께 PLC I/O 기본 장치에 직접 연결됩니다. 모듈의 32개 출력은 CNC의 PMC(Programmable Machine Controller) 래더 로직 프로그램에 연결됩니다. PMC가 출력 채널 ON을 명령하면 해당 출력 트랜지스터가 활성화되어 필드 부하를 구동합니다.

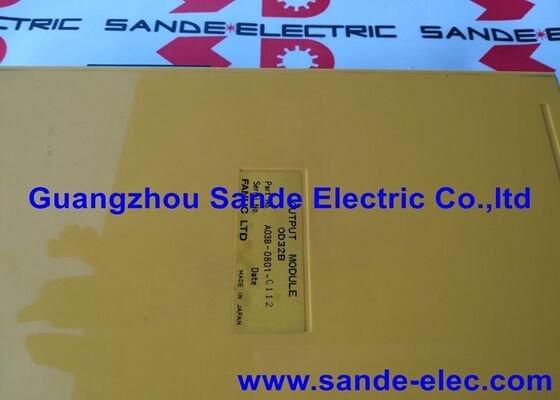

OD32B 명칭은 A03B-0801 시리즈 출력 모듈 제품군 내의 모듈 식별자입니다. 인접한 변형은 다양한 출력 수와 정격 전압을 포괄합니다. OD32B의 32포인트, 24~48V DC, 0.25A/포인트 사양은 제품군 내에서의 위치를 정의합니다. 내부 PCB(A16B-1310-0090)는 OD32B 모듈 하우징 내부에 영구적으로 조립되어 있으며 별도의 재고 품목으로 제공되지 않습니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A03B-0801-C112 |
| 모델 | OD32B |
| 출력 포인트 | 32 |
| 출력 전압 | 24~48V DC |
| 출력 전류 | 포인트당 0.25A |
| 연결 | 커넥터 기반 |
| 내부 PCB | A16B-1310-0090 |
| CNC 호환 | 시리즈 10, 11, 15 |
| 상태 | 단종 |
포인트당 0.25A의 전류 제한은 각 출력 채널에서 직접 구동할 수 있는 최대 부하를 정의합니다. 표준 24V DC 릴레이 코일은 일반적으로 이 한도 내에서 20~100mA를 소비합니다. 솔레노이드 밸브의 범위는 소형 산업용 유형의 경우 30mA ~ 200mA입니다. 표시 램프는 20~50mA를 소비합니다. 채널당 0.25A를 초과하는 부하는 모듈 출력에서 직접 구동하는 대신 중간 릴레이를 통해 전환해야 합니다.
Q1: 어떤 FANUC CNC 세대가 A03B-0801-C112를 사용합니까?
OD32B 출력 모듈은 A03B-0801 모듈형 I/O 백플레인 아키텍처를 사용한 FANUC 시리즈 10, 11 및 15 CNC 시스템용으로 확인되었습니다. Zero C(시리즈 0-C) I/O 시스템, i-시리즈 I/O Link 시스템 또는 다른 I/O 아키텍처를 사용하는 기타 FANUC 세대와 호환되지 않습니다.
Q2: A16B-1310-0090 내부 PCB는 별도로 구매 가능한가요?
A16B-1310-0090은 A03B-0801-C112 모듈 내부에 영구적으로 조립된 구성 요소입니다. 표준 별도 예비 부품으로 사용할 수 없습니다. 전체 A03B-0801-C112 모듈이 교체 장치입니다. 고장난 모듈의 구성 요소 수준 수리를 위해 전문 FANUC 시리즈 15 수리 서비스를 통해 모듈 내의 내부 보드를 소싱하거나 재구축할 수 있습니다.
Q3: OD32B 출력 모듈에 오류가 있음을 나타내는 증상은 무엇입니까?
확인된 PMC 명령에도 불구하고 활성화되지 않는 특정 출력 채널(CNC의 PMC I/O 모니터 진단 화면에 표시)은 모듈 내의 고장난 출력 트랜지스터를 나타냅니다. 인접한 출력 그룹에 동시에 오류가 발생하면 해당 그룹의 공유 전원 또는 드라이브 회로에 오류가 발생한 것입니다. 32개의 출력이 모두 작동하지 않는 경우 모듈의 주 전원 입력 또는 백플레인 연결을 먼저 확인해야 합니다.
Q4: A03B-0801-C112 교체가 PMC 프로그램에 영향을 미치나요?
아니요. PMC 래더 프로그램은 I/O 출력 모듈이 아닌 CNC의 메인 메모리에 저장됩니다. 모듈을 교체하면 새로운 출력 인터페이스가 설치됩니다. PMC 프로그램은 변경되지 않습니다. 교체 후 기계를 생산에 복귀하기 전에 PMC I/O 모니터에서 각 출력 채널을 테스트하여 모든 출력 채널이 올바르게 활성화되는지 확인하십시오.
Q5: 단종 후 A03B-0801-C112의 출처는 어디입니까?
FANUC 시리즈 10/11/15 I/O 모듈 애프터마켓을 통해 FANUC 시리즈 15 CNC 전문가, 테스트를 거친 잉여 공급업체 및 I/O 모듈 수리 서비스를 제공합니다. 모듈 자체 라벨에서 A03B-0801-C112(OD32B)를 확인하십시오. 인접한 A03B-0801 출력 변형은 다양한 I/O 수와 전압 등급을 갖습니다.
